Die praktischen Abdeckkappen lassen unerwünschte Schraubenköpfe blitzschnell verschwinden. Stecken Sie dazu die passende Abdeckkappe einfach in den Kraftangriff, die Kopfbohrung oder im Fall des Rahmenankers auf den Kopf der Schraube. Hierdurch wir die Verschraubung nahezu unsichtbar.

Unser Sortiment umfasst die gängigsten Oberflächenfarben.

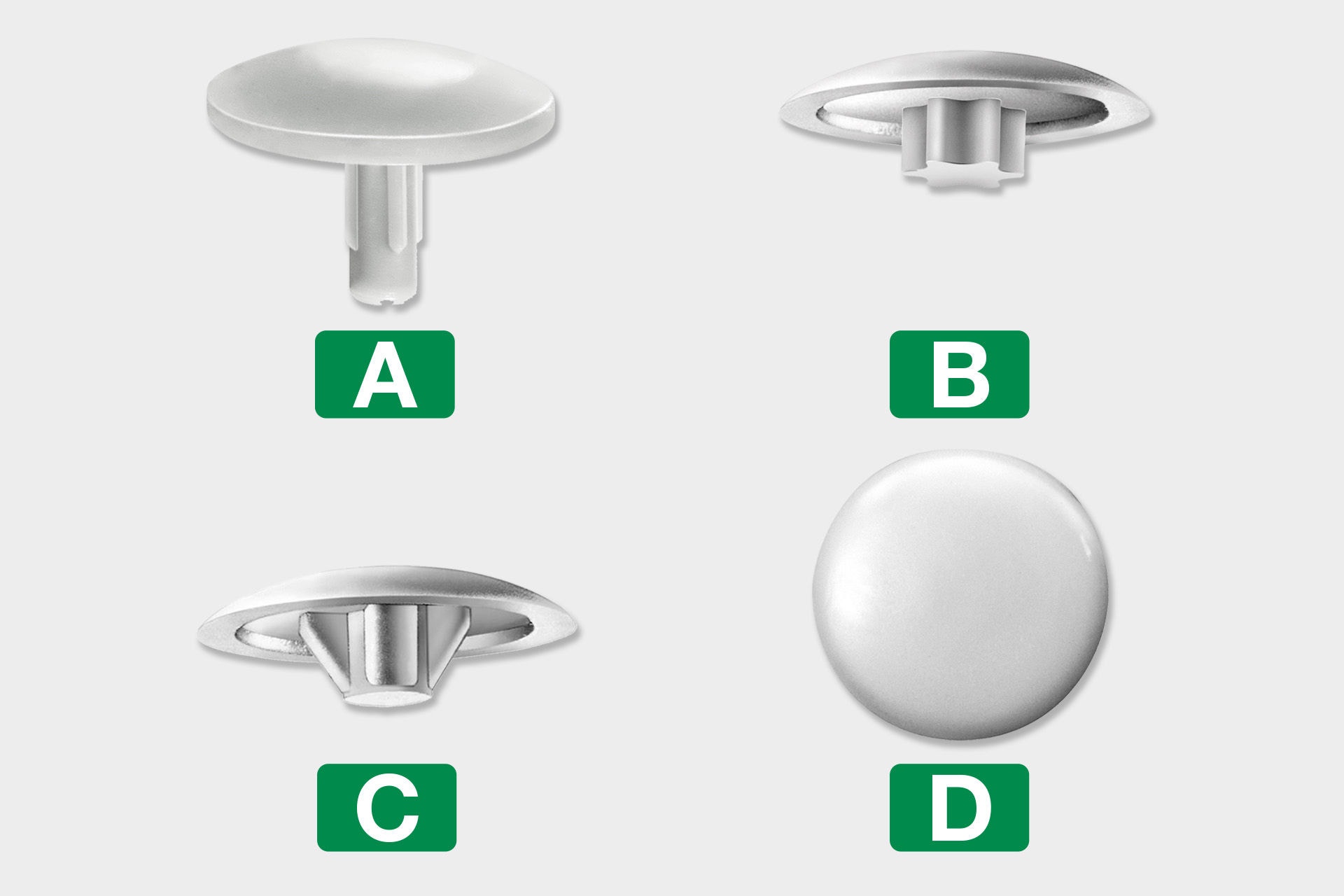

Es gibt folgende Sorten von Abdeckkappen im SPAX-Sortiment:
A) Kappen für Kopflochbohrung
B) Kappen für T-STAR plus
C) Kappen für Pozi
D) Kappen für SPAX-RA

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

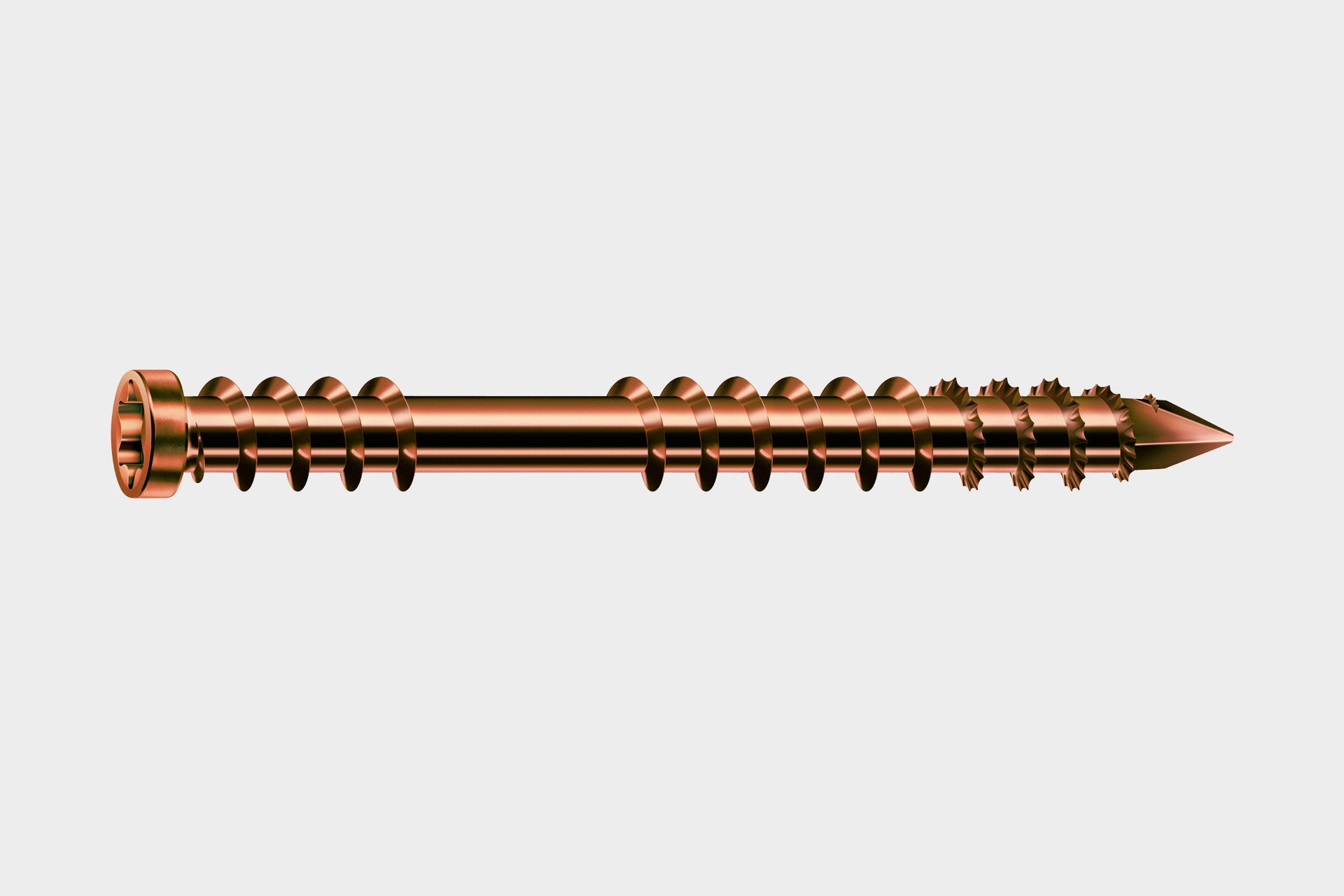

Antike Schrauben von SPAX werden aus rostfreiem Edelstahl gefertigt. Ihre bräunliche Färbung erhalten sie durch ein thermisches Verfahren. Durch den Einsatz von Edelstahl weißt die Schraube eine erhöhte Korrosionsbeständigkeit auf und eignet sich hervorragend für die Verwendung im Außenbereich bspw. im Terrassen- oder Fassadenbau.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

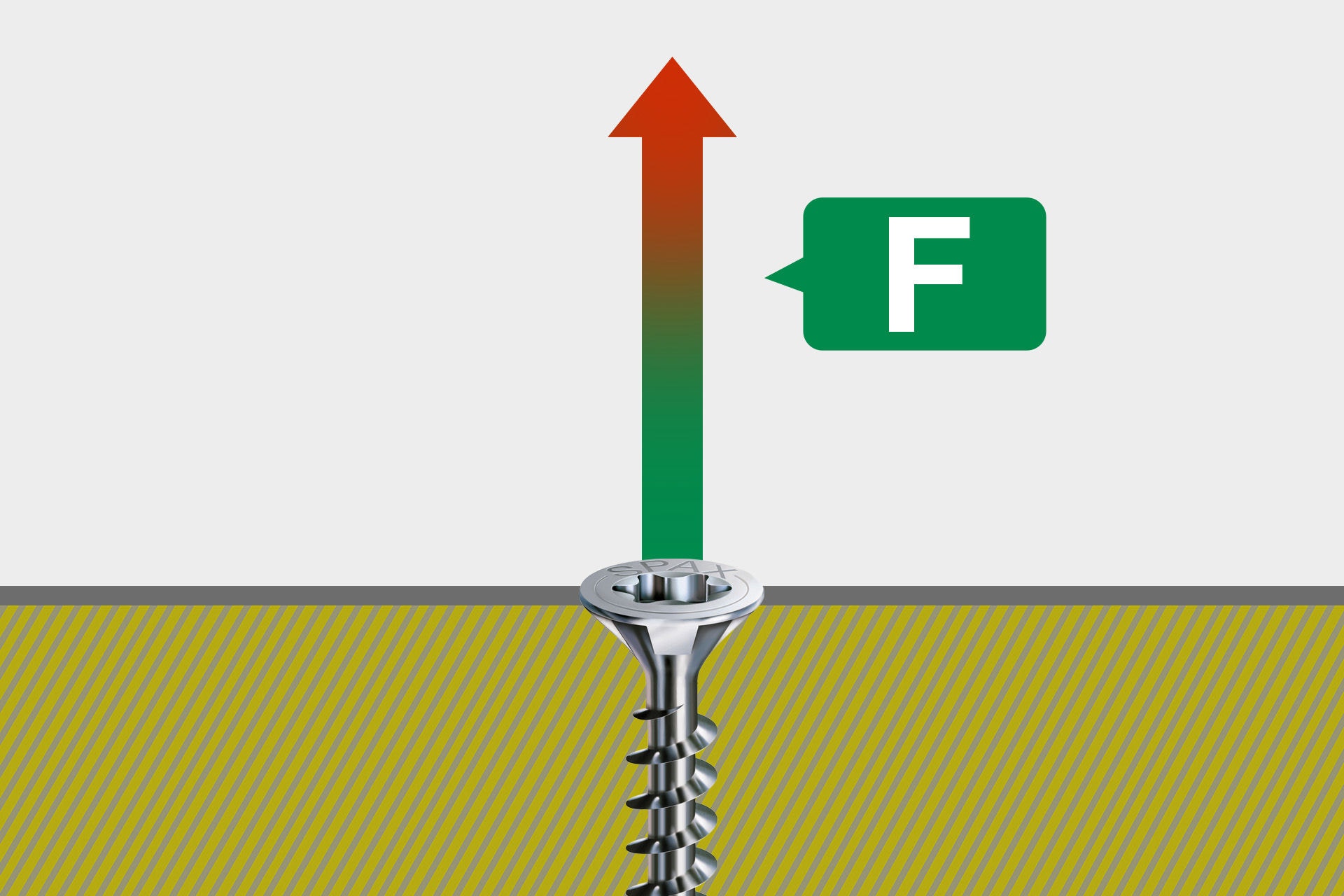

Die Ausreißkraft bezeichnet die nötige Kraft, die aufgebracht werden muss, um eine Schraube aus ihrer Verankerung zu reißen. Sie hängt von mehreren Faktoren ab, zum Beispiel Schraubengeometrie, Einschraubtiefe, verwendetes Material, Gewindelänge.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

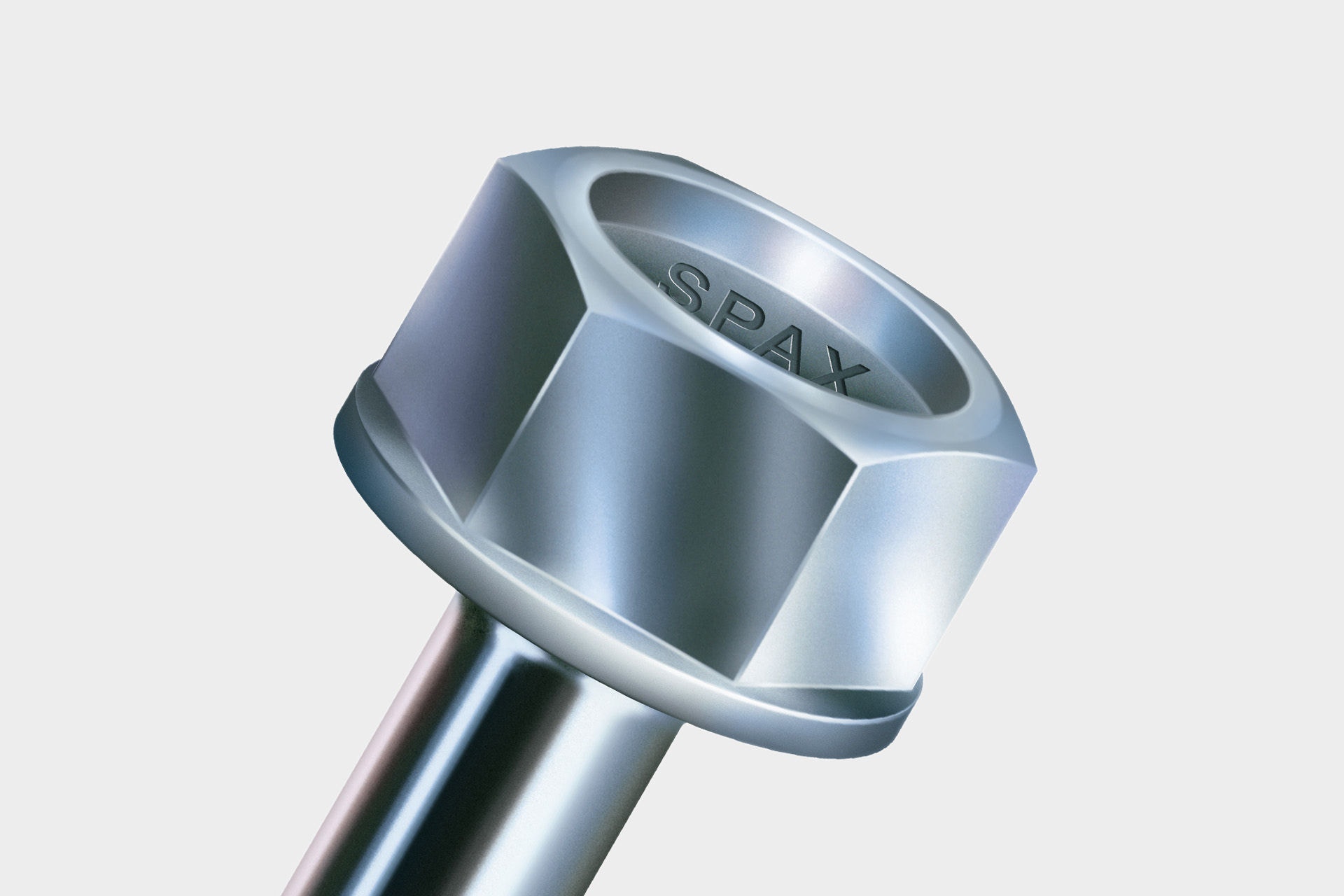

Ein Kopf mit Außensechskant hat keine Vertiefung für eine Schrauberklinge und wird mit einem Maul- bzw. Ringschlüssel oder einer entsprechenden Stecknuss angezogen. Diese Kopfform findet man bei SPAX-Gewindestangen.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Austenit ist der Hauptgefügebestandteil vieler nicht rostender Stähle. Im Gegensatz zu vielen anderen Stählen hat er keine magnetischen Eigenschaften.

Er unterscheidet sich von martensitischen Stähle (ebenfalls rostfrei, aber magnetisch) dahingehend, dass er nicht mehr gehärtet wird und dadurch eine höhere Korrosionsbeständigkeit aufweist. Weitere Informationen finden Sie unter „Edelstahl rostfrei“.

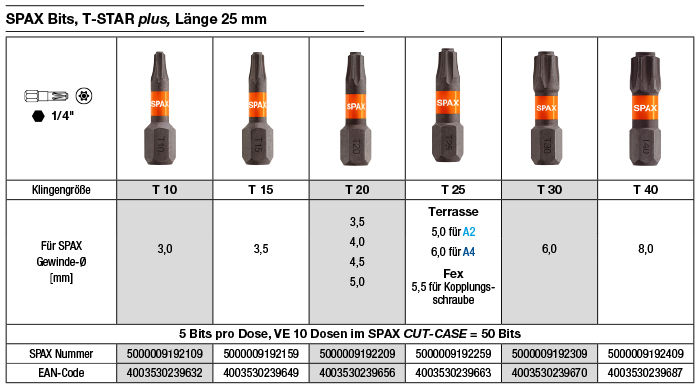

Bits 25

Als Bit bezeichnet man kleine austauschbare Schraubendreherklingen ohne Griff. Es gibt sie in vielen verschiedenen Ausführungen für jede erdenkliche Kraftangriffsform. Durch ihre Sechskantausprägung im hinteren Bereich können sie ohne großen Aufwand in den passenden Bit-Halter eingesetzt werden. So erspart man sich das Mitführen vieler unterschiedlicher Schraubendreher und hat trotzdem stets das passende Werkzeug dabei.

Diese gibt es in den Klingengrößen T10 bis T50. Die SPAX Bits T-STAR plus gewährleisten eine bessere Kraftübertragung zur Schraube, höhere Standzeiten sowie ein verbesserte Passung und Führung der Schraube.

SPAX BLAX Schwarz

Schwarz dominiert immer mehr – ob bei Möbeln, Türbeschlägen oder in der Küche. Mit Universalschrauben in Schwarz BLAX setzen wir auf einen Klassiker in neuem Design. So sind auch moderne Projekte im dunklen Stil ein optischer Hingucker. Unsere Universalschraube Schwarz BLAX eignet sich vor allem für die Verschraubung dunkler Oberflächen, Möbel oder Beschläge.

Die BLAX flZn/nc/TL/96 Oberfläche in einem kräftigen Schwarzfarbton, einsetzbar nach EN 1995-1-1 in Nutzungsklasse 1, kombiniert einen aktiven Korrosionsschutz mit einer elden, dekorativen Optik.

Einsatzbereiche der Universalschrauben in Schwarz BLAX:

Dekorativer Möbelbau
Möbelrestauration
Küchen- und Wohnmöbel
Regalbefestigung
Handläufe
Tür- und Fensterbeschläge

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

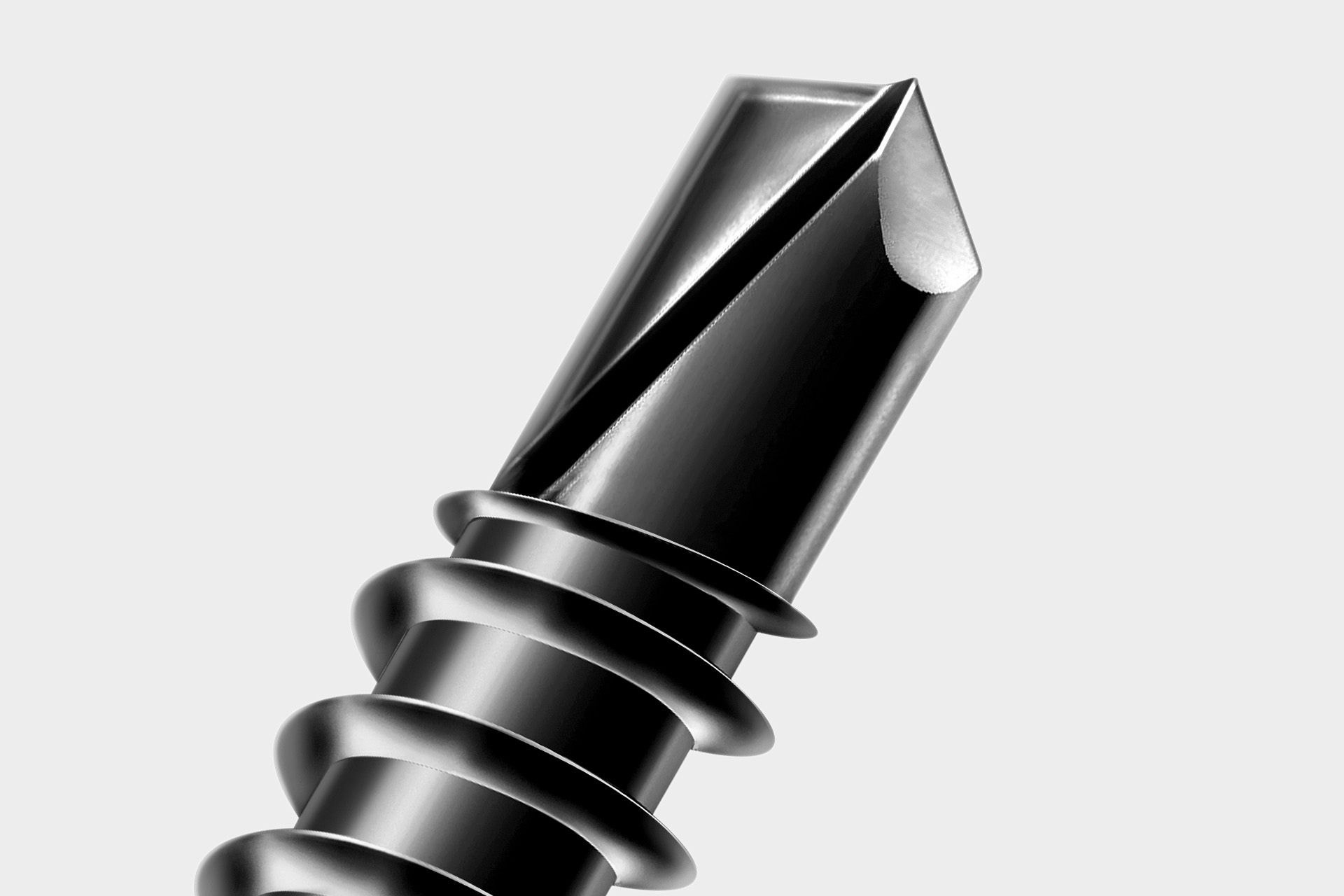

Schrauben, die eine Bohrspitze aufweisen haben eine besonders ausgeprägte Spitze. Sie ist angelehnt an die eines Bohrers und weist zwei kleine Schneiden auf. Durch dies eignet sich die Schraube vor allem in der Verwendung zur Befestigung von und in Metallen und Kunststoffen. Durch ihre Bohrspitze sind sie besonders zur Befestigung von Beschlägen an Fensterprofilen mit Armierung aus Metall geeignet.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

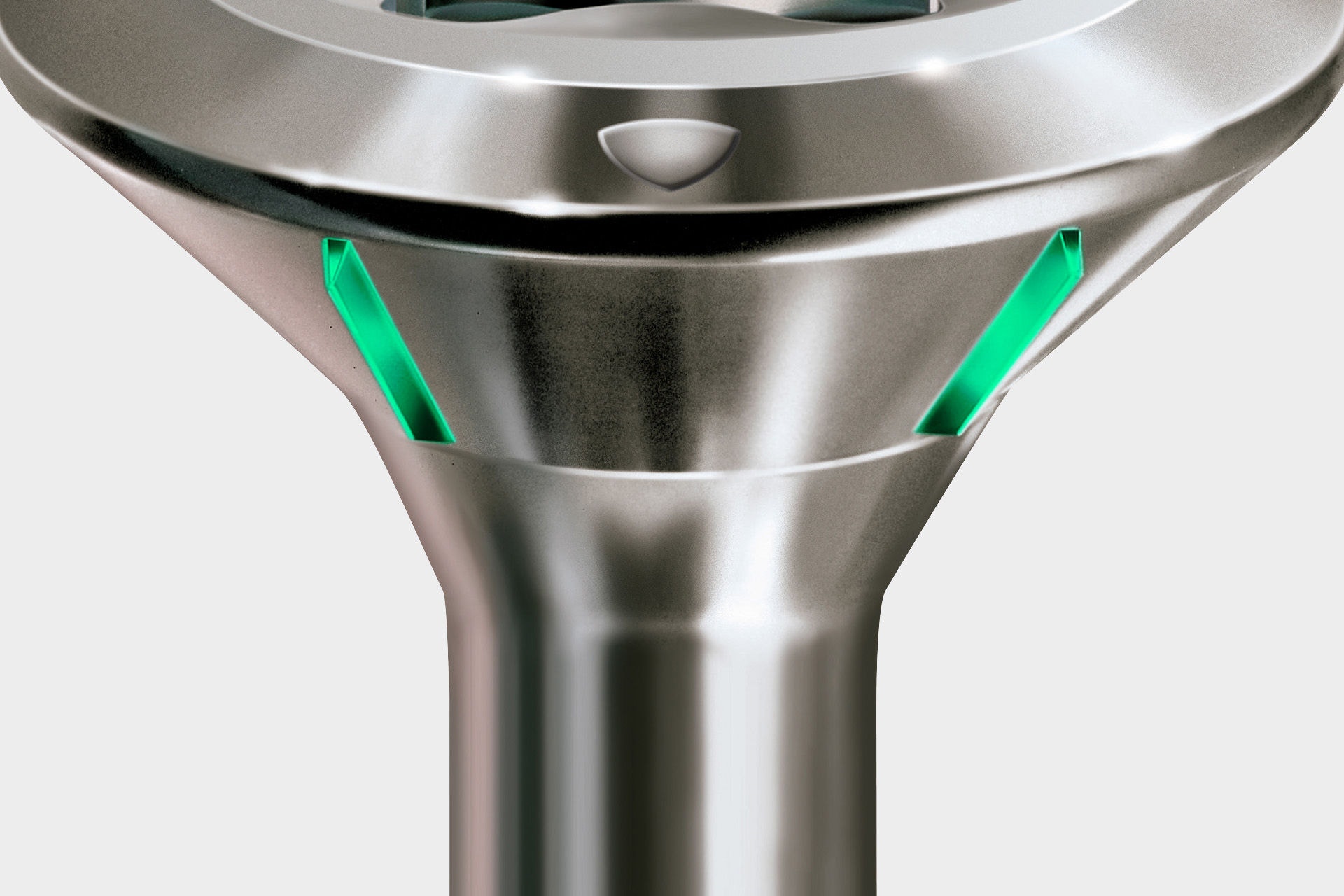

Bremsrippen sind kleine, keilförmige Erhebungen unter dem Senkkopf. Sie bremsen die Schrauben beim Aufsetzten auf einen Metallbeschlag ab. So wird ein Überdrehen der Schraube wirkungsvoll verhindert wodurch eine solide Verbindung zwischen Metallbeschlag und Bauteil gewährleistet wird.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

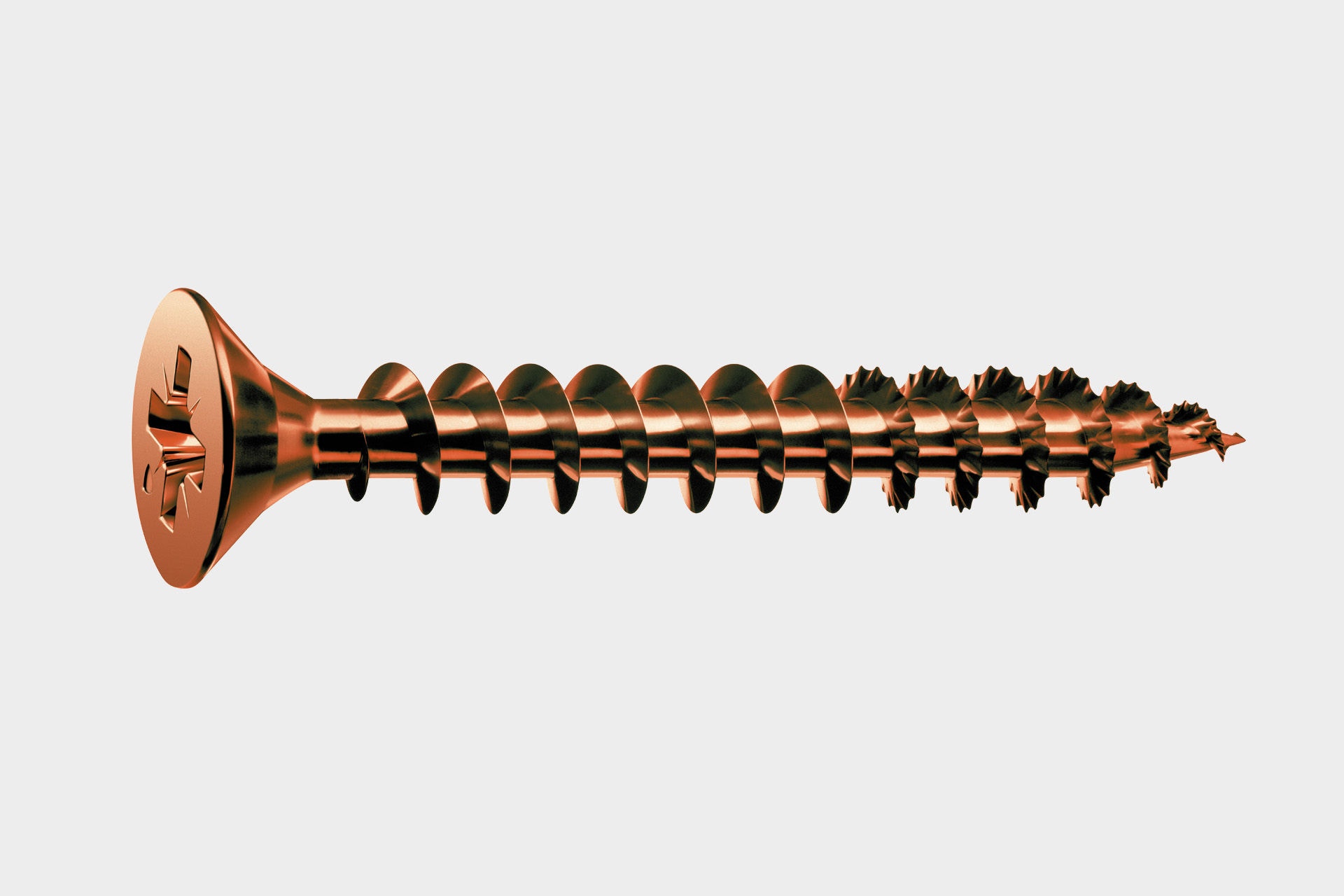

Brünierte Schrauben bestehen aus Stahl, dessen Oberfläche durch ein chemisches Verfahren veredelt wurde. Diese Oberfläche hat im Vergleich zu einer verzinkten Schraube eine geringere Korrosionsbeständigkeit und sollte nur im Innenbereich eingesetzt werden. Brünierte Schrauben haben ein bräunliches Erscheinungsbild und eignen sich dadurch hervorragend für Anwendungsbereiche in der Möbelrestauration mit dunklen oder antiken Hölzern.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Bei herkömmlichen, konischen Kraftangriffen wie beispielsweise dem Kreuzschlitz gibt es grundsätzlich das Problem, dass das vom Anwender ausgeübte Drehmoment die Schraubklinge aus dem Kraftangriff nach oben herausdrückt. Daraus folgt oft ein Abrutschen der Klinge oder gar die komplette Zerstörung des Kraftangriffs (man sagt auch, die Schraube wurde „rund“ gedreht). Um diesem Abrutschen entgegenzuwirken, muss der Anwender eine Anpresskraft ausüben. Durch die Verwendung eines Kraftangriffs mit parallelem Profil (wie zum Beispiel dem T-STAR oder dem T-STAR plus) entfällt der unerwünschte Cam-out-Effekt und das Aufbringen der Anpresskraft. „Rund gedrehte Schrauben“ gehören damit der Vergangenheit an.

Bits 25

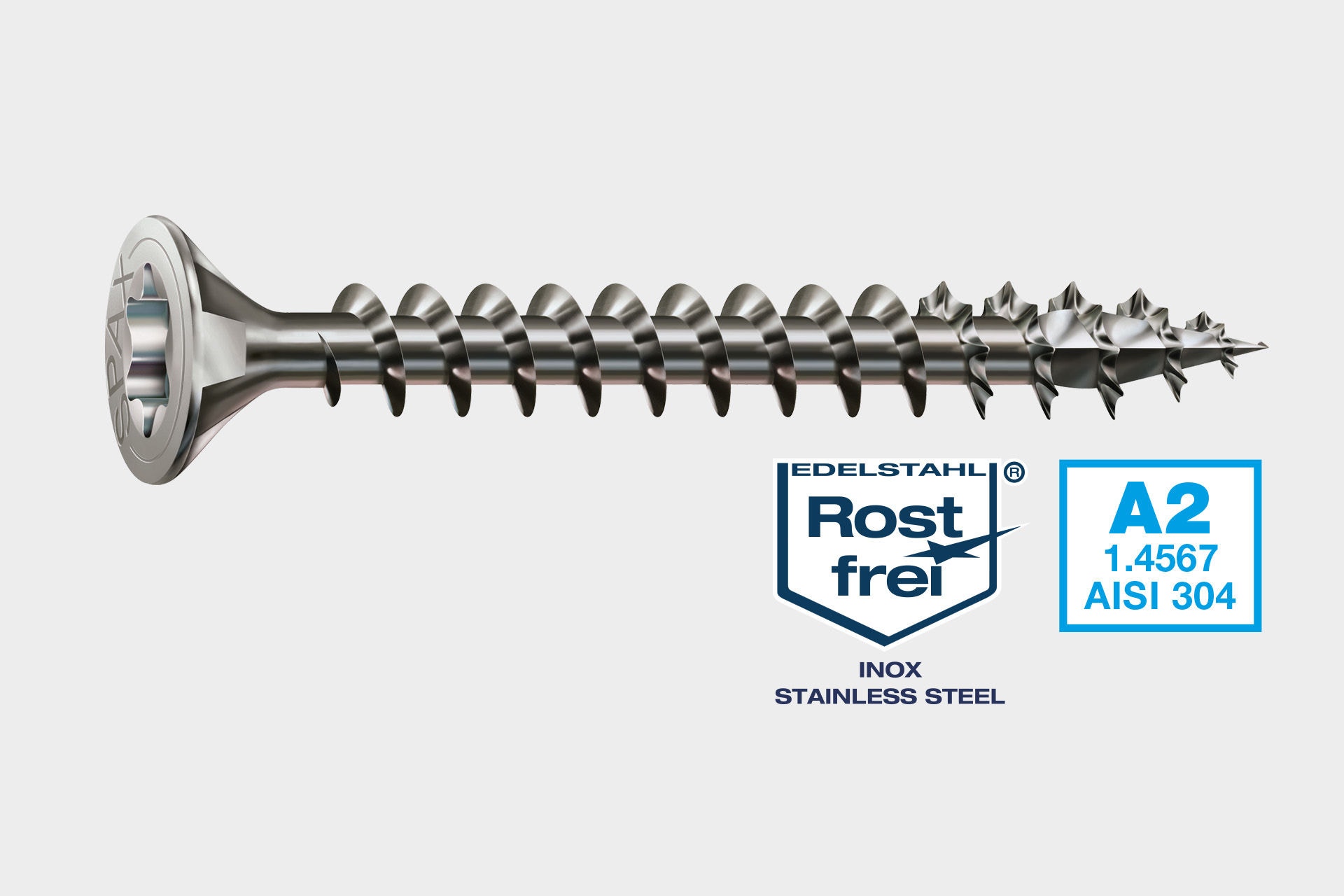

SPAX aus Edelstahl rostfrei sind besonders für die Verwendung im Außenbereich sowie Feuchträume geeignet. Es gibt sie in der Ausführung Edelstahl rostfrei A2 für Außenanwendungen, bei der sie der direkten Witterung ausgesetzt sind, sowie für die Anwendung in Feuchträumen (zum Beispiel Küche und Bad). Für die Anwendungen im Küstenbereich empfehlen wir die Ausführung in Edelstahl rostfrei A4. Edelstahl rostfrei zeichnet sich durch einen hohen Chromanteil aus. Dadurch bildet sich eine schützende Schicht an der Werkstoffoberfläche. Weitere Legierungsbestandteile wie Nickel, Molybdän, Mangan und Niob führen zu einer noch besseren Korrosionsbeständigkeit.

Austenit ist der Hauptgefügebestandteil vieler nicht rostender Stähle. Er ist nicht magnetisch.



Nicht rostende Stähle:

Werkstoffnummer

Bezeichnung

1.4016

Edelstahl rostfrei A1

1.4567

Edelstahl rostfrei A2

1.4578

Edelstahl rostfrei A4

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

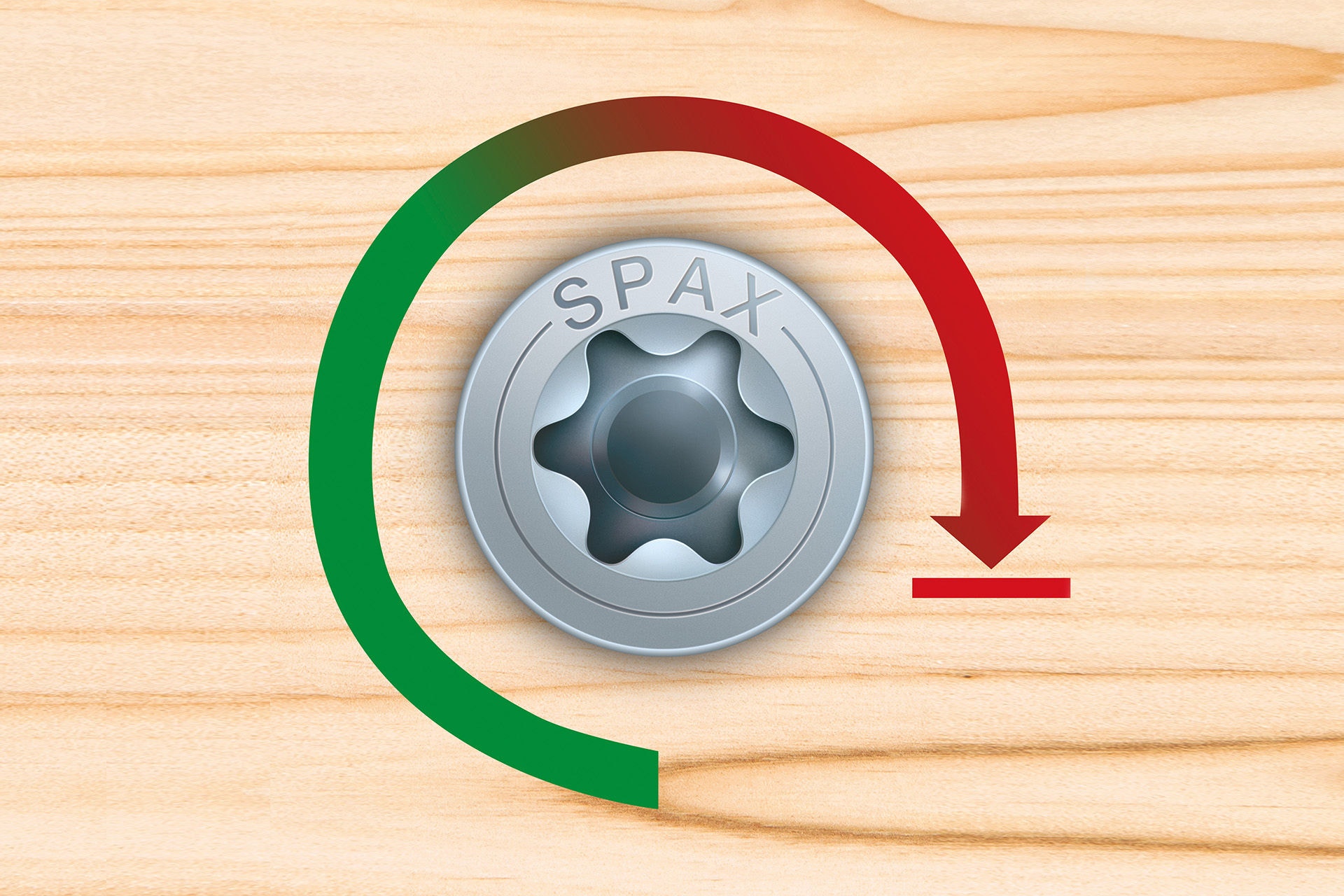

Das Einschraubdrehmoment beschreibt die Kraft, die nötig ist, um die Schraube in das Trägermaterial einzudrehen. Durch spezielle Beschichtungen, ein Vorbohren oder natürlich mittels der Schlüsselmerkmale unserer SPAX, des Wellenprofils, des Fräsers mit 4CUT und der Spitze mit 4CUT gelingt es, das Einschraubdrehmoment zu verringern, um so ein ermüdungsfreies Arbeiten zu ermöglichen.

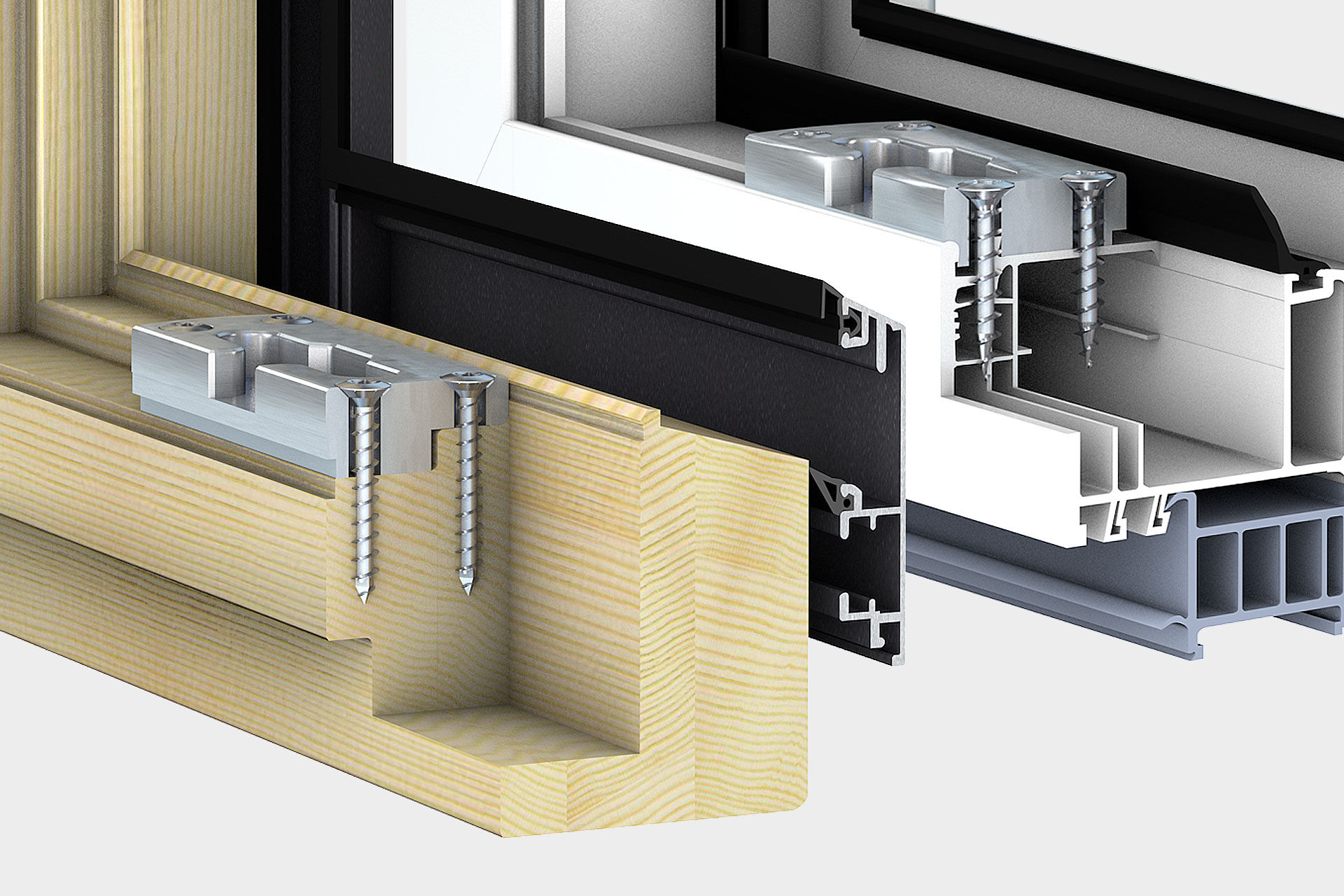

Die FEX-Schrauben sind speziell für die Fertigung von Fenstern entwickelt worden. Mit diesen bietet SPAX ein geschlossenes Sortiment an Schrauben für unterschiedlichste Anwendungen im Fensterbau an. Das Sortiment an FEX unterteilt sich wie folgt:



FEX: die Beschlagschraube

Ist für die Befestigung von Beschlägen an Holzprofilen, sowie an Kunststoffprofilen ohne Stahlarmierung geeignet. Durch ihre CUT-Spitze verringert sie wirkungsvoll die Spaltbildung bei Holzprofilen.

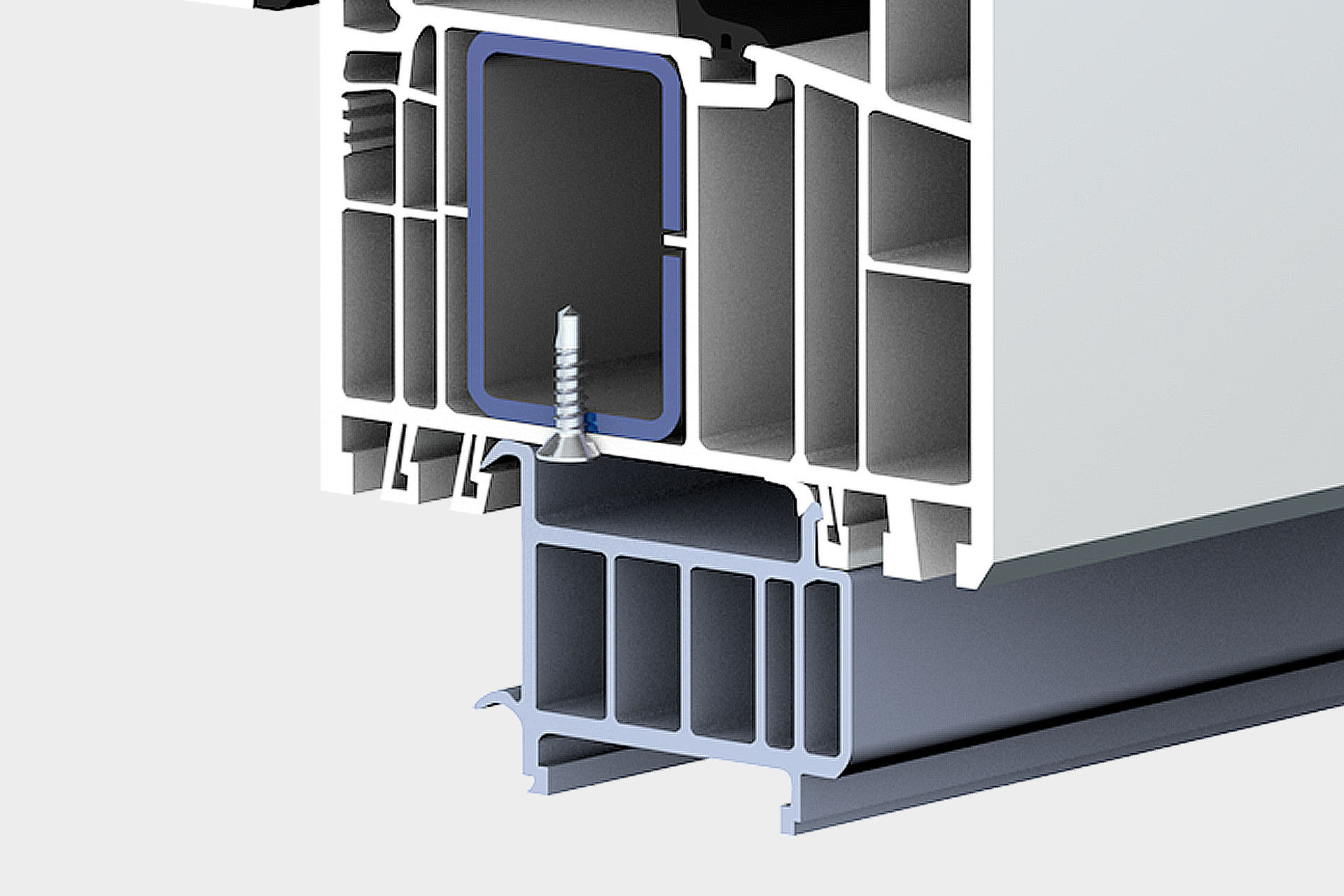

FEX-A: die Fensterbohrschraube
Ist für die Befestigung von Stahlarmierung an Kunststoffprofilen sowie zur Montage von Beschlägen an einwandigen Kunststoffprofilen mit Stahlarmierung geeignet. Durch ihre Bohrspitze gewährleistet sie eine optimal Bohrleistung, sowohl im manuellen, als auch automatischen Betrieb.

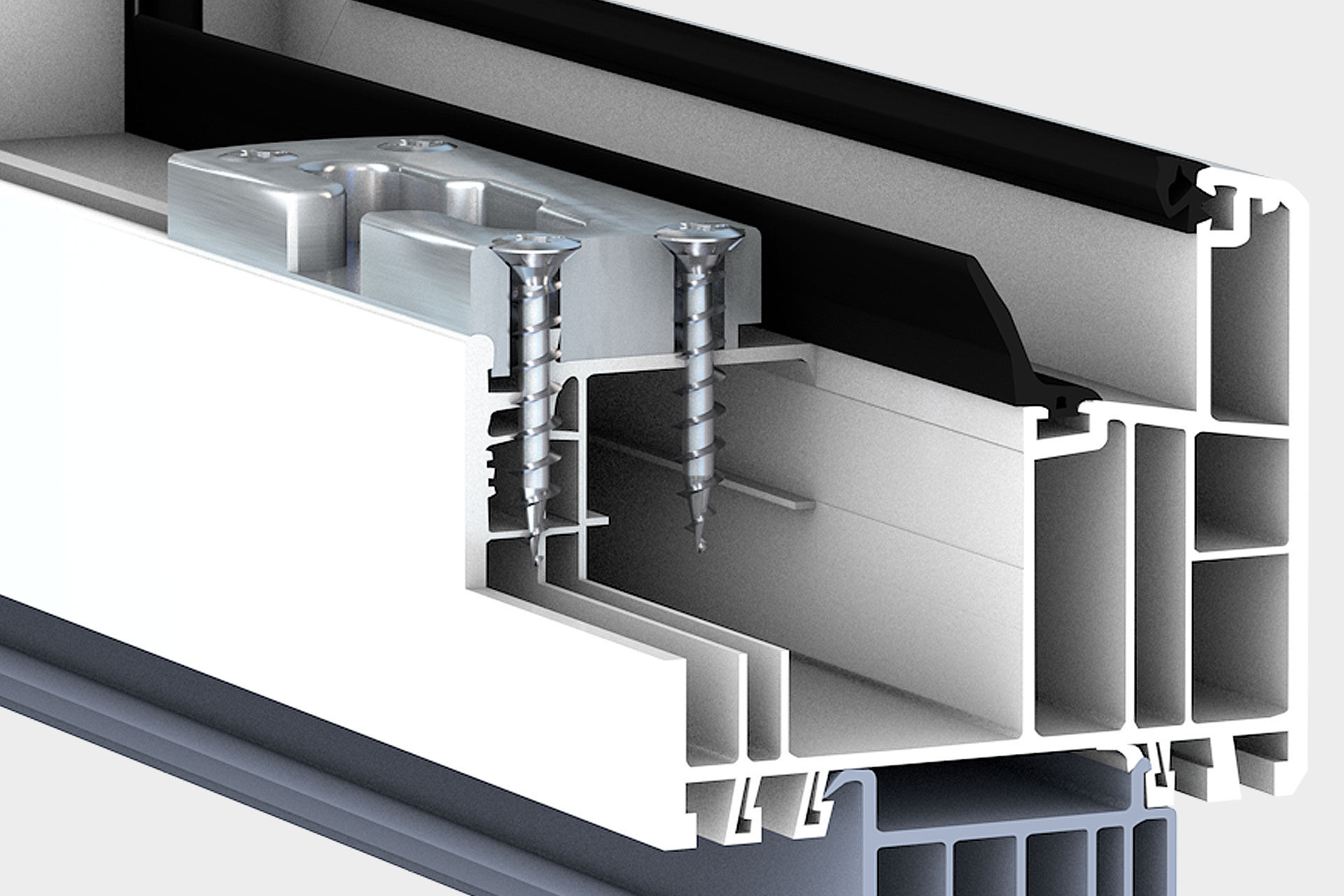

FEX-KS: die Beschlagschraube
Ist für die Befestigung von Beschlägen auf Kunststoffprofilen ohne Stahlarmierung entwickelt worden. Durch ihre spezielle Geometrie kann sie ohne Vorbohren des Kunststoffes verarbeitet werden und gewährleistet einen soliden Halt.

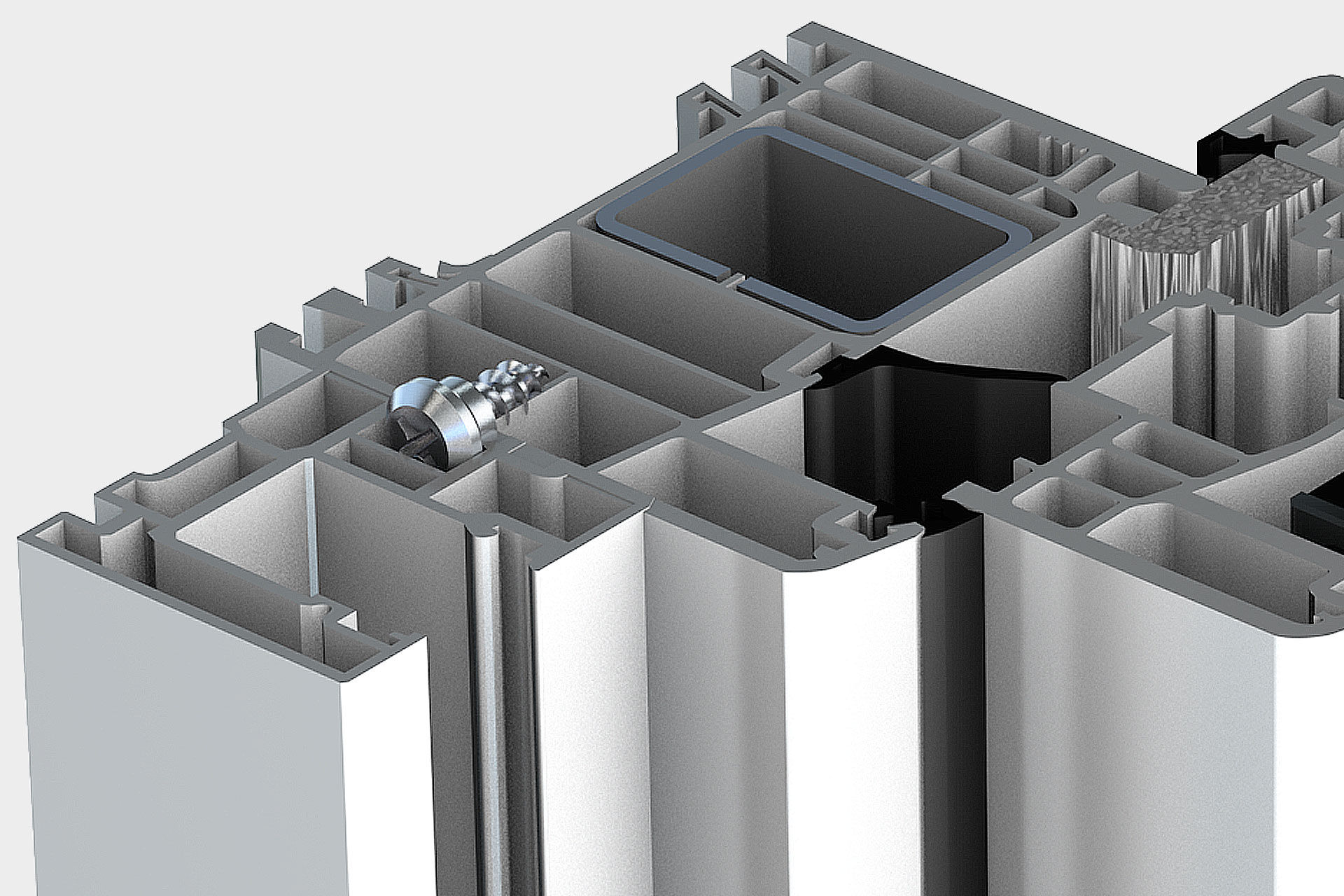

FEX-RS: die Rollladenschraube
Ist speziell für die Befestigung von Rolladenprofilen entwickelt worden. Trotz ihrer kurzen Größe und Dicke muss die Schraube nicht vorgebohrt werden. Eine spezielle Nadelspitze ermöglicht ein sauberes und schnelles Eindrehen der Schraube. Die Schraube gibt es für die gängigsten Profile.

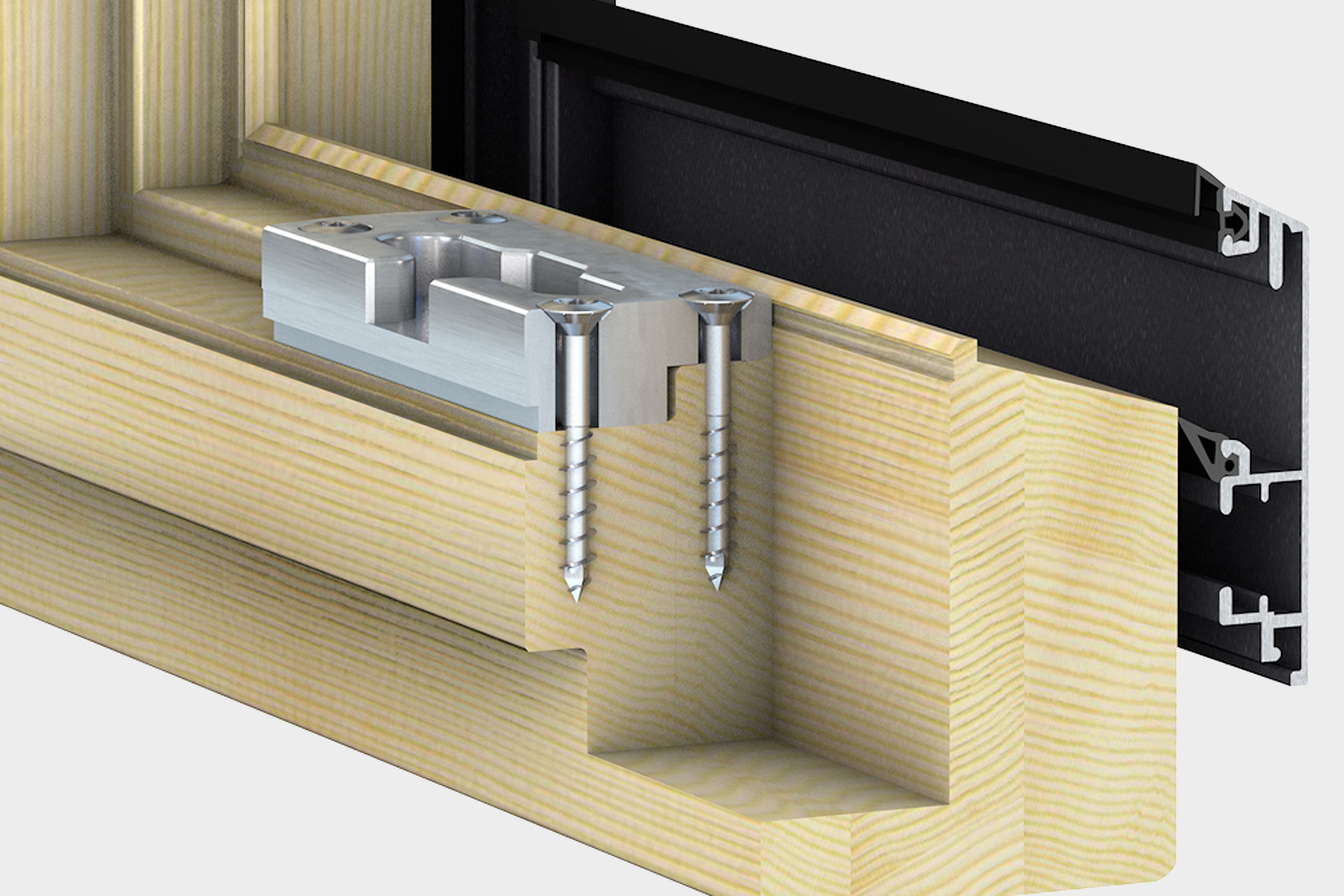

FEX-H: die Holzfensterschraube
Ist für Befestigung von Fensterbeschlägen in klassischen Holzfensterrahmen entwickelt worden. Sie besticht durch eine 4CUT spitze welche ein sauberes und einfaches eindringen in das Holz bietet und reduziert das Einschraubdrehmoment.

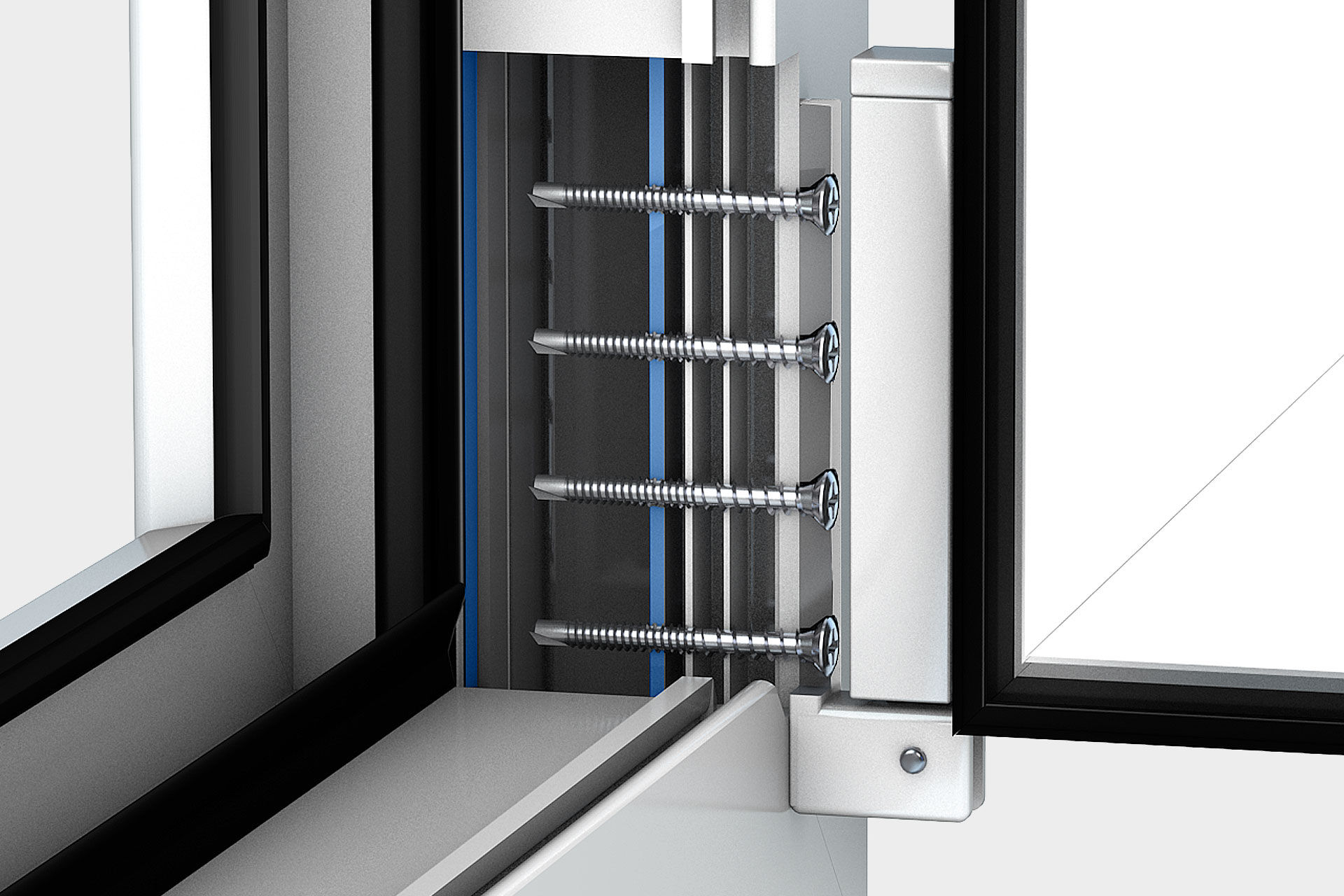

FEX: Kombischraube
Ist für die Befestigung von Beschlägen und Ecklagern zur Befestigung in Kunststofffenstern mit Stahlarmierung entwickelt worden. Sie besticht durch eine Bohrspitze und zwei, aufeinanderfolgende Gewindearten. Im oberen Bereich hat sie ein Grobgewinde (für Kunststoff) im unteren Bereich ein Feingewinde (für Metall).

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

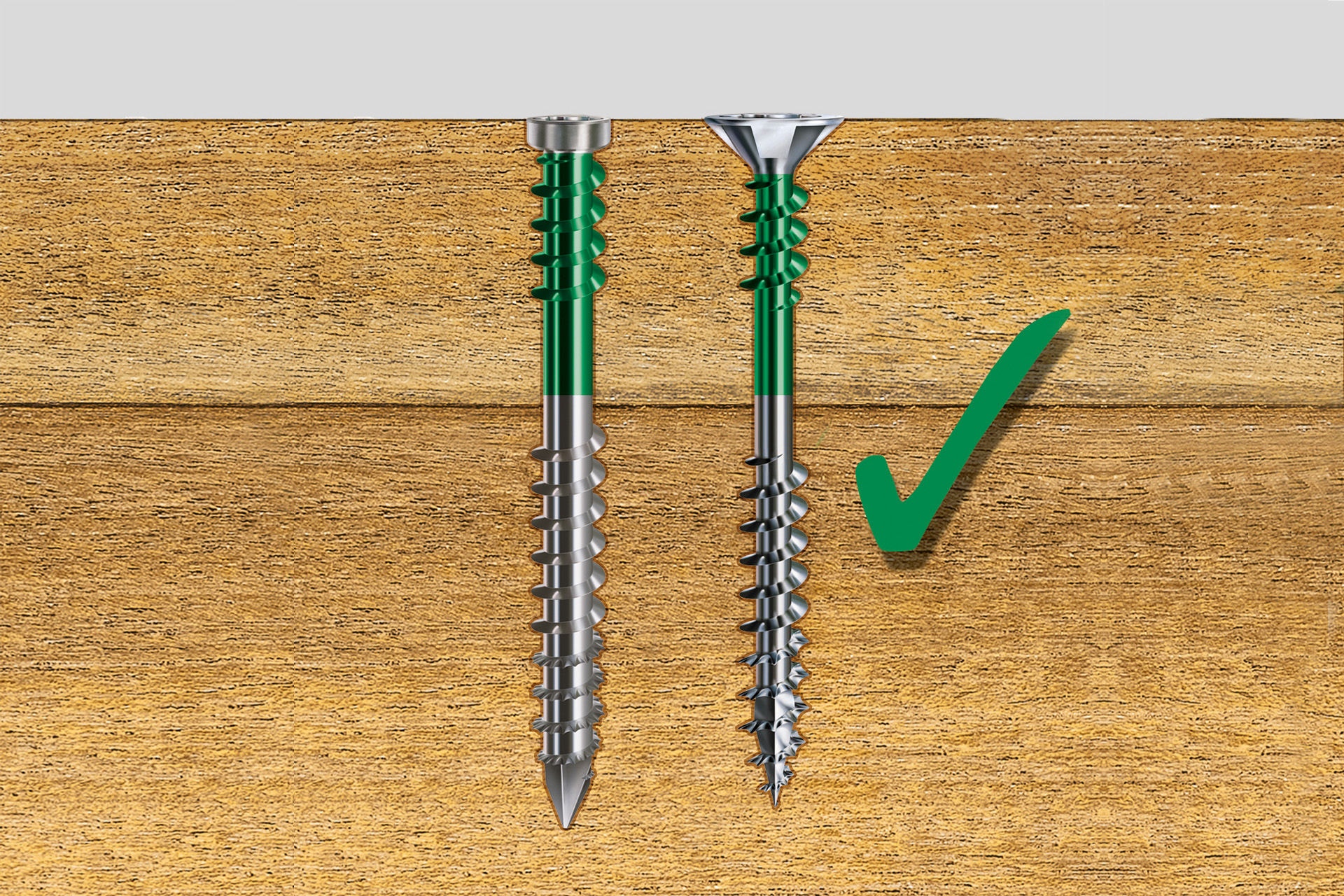

Das Fixiergewinde ist ein zweites Gewinde kurz unter dem Kopf der SPAX. Das Fixiergewinde garantiert eine sichere und dauerhafte Verbindung zweier Hölzer. Insbesondere beim Verlegen von Holzfußböden im Innenbereich mit der SPAX-Verlegeschraube oder beim Holzterrassenbau im Außenbereich mit SPAX-D in Edelstahl rostfrei hält das Fixiergewinde das Deckbrett dauerhaft auf der Unterkonstruktion fest. Knarrgeräusche der Bodenkonstruktion werden so minimiert.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

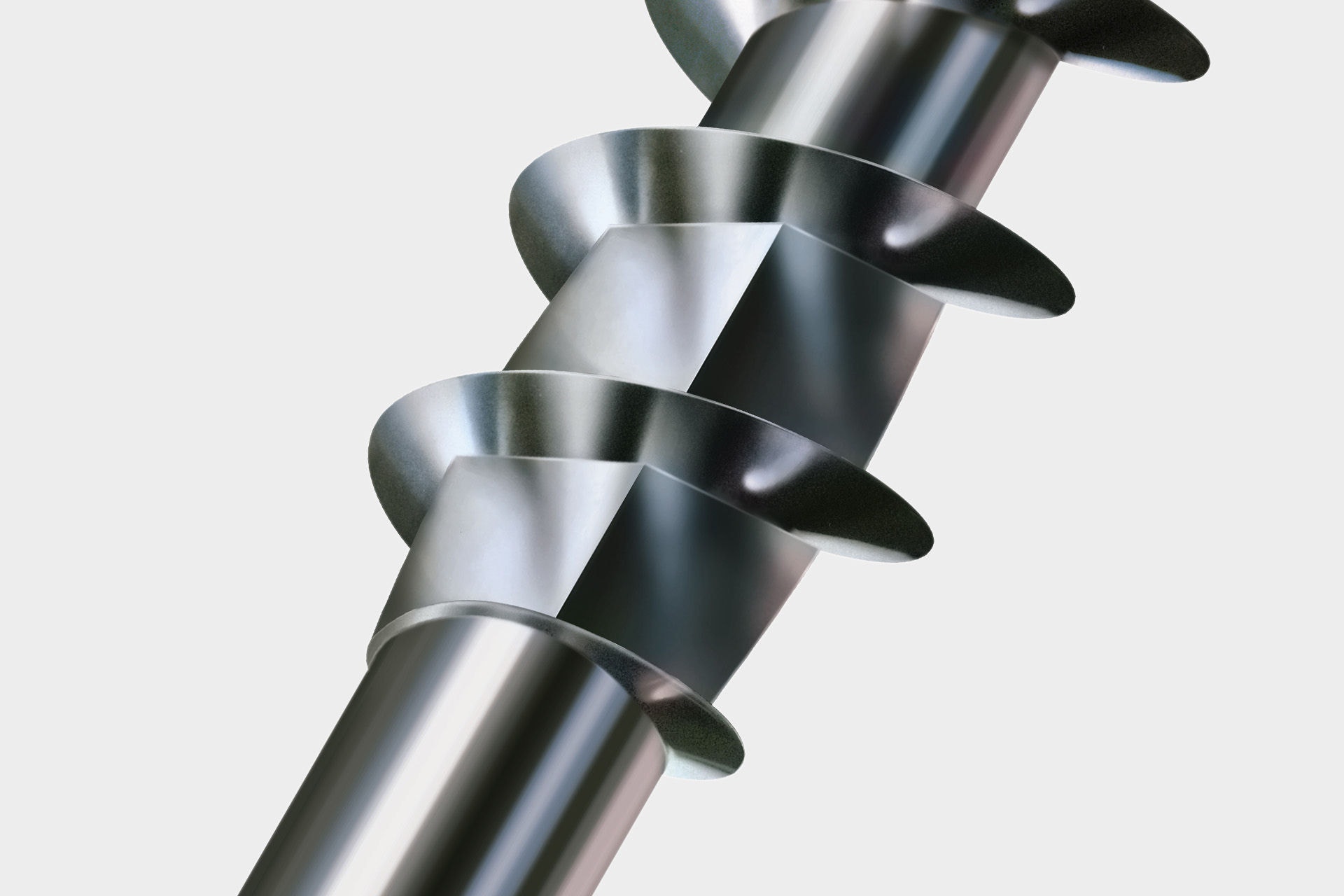

Fräser mit 4CUT: Als 4CUT wird die viereckige Ausprägung einer SPAX im Übergang vom Gewinde zum Schaft bezeichnet. Sein Vorteil besteht in der Reduzierung des Einschraubmomentes um bis zu 60 Prozent. Somit kann die SPAX gleichmäßig und mit geringem Kraftaufwand verarbeitet werden; auch die Energiereserven eines akkubetriebenen Werkzeugs werden geschont. In der Regel wird der 4CUT bei Schraubenlängen ab 160 mm eingesetzt.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

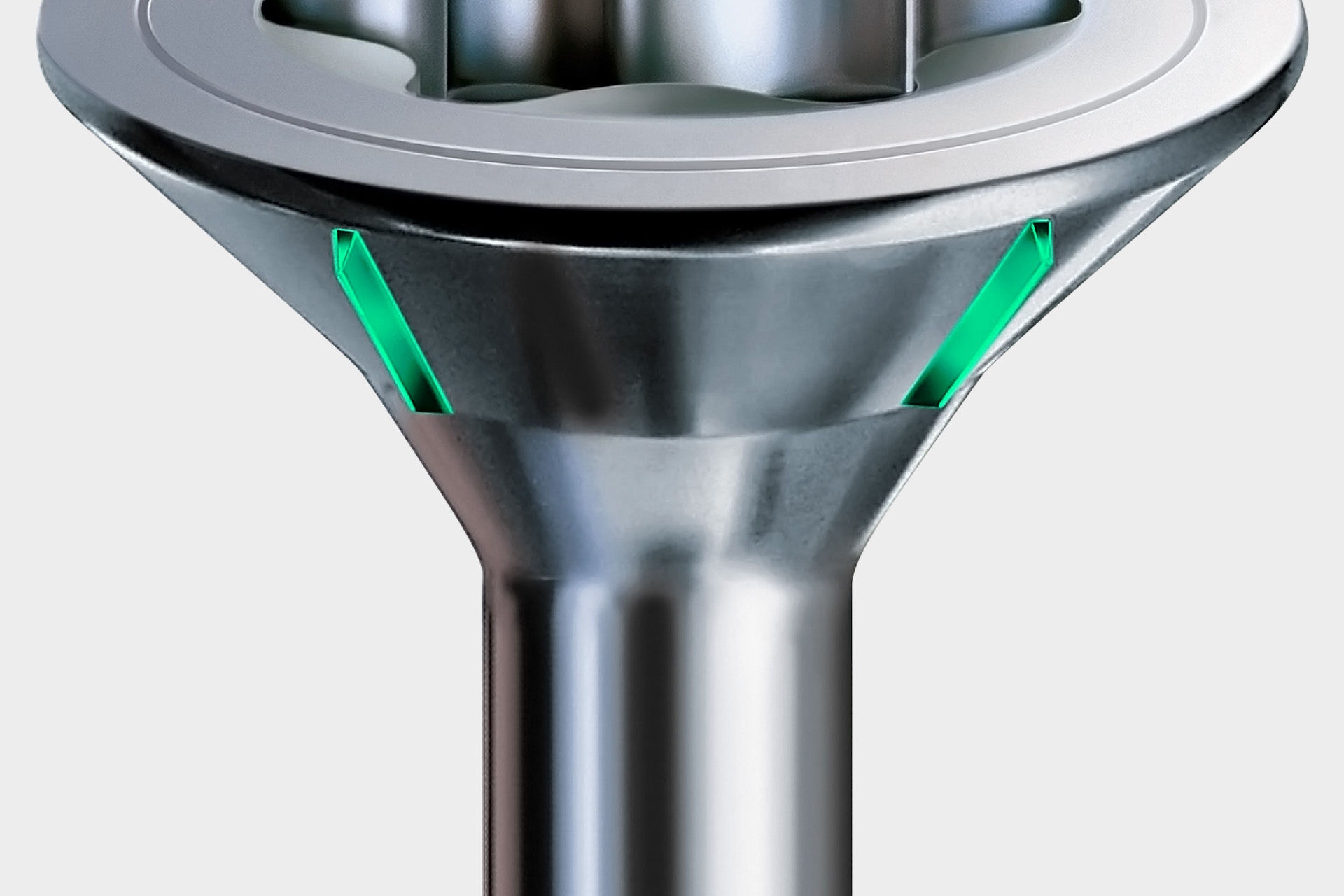

Fräsrippen sind keilförmige Erhebungen unter dem Senkkopf der SPAX. Sobald der Schraubenkopf auf die Oberfläche des Holzes trifft, entfalten die Fräsrippen ihre Wirkung: Ein sauberes und bündiges Versenken des Kopfes wird ermöglicht!

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

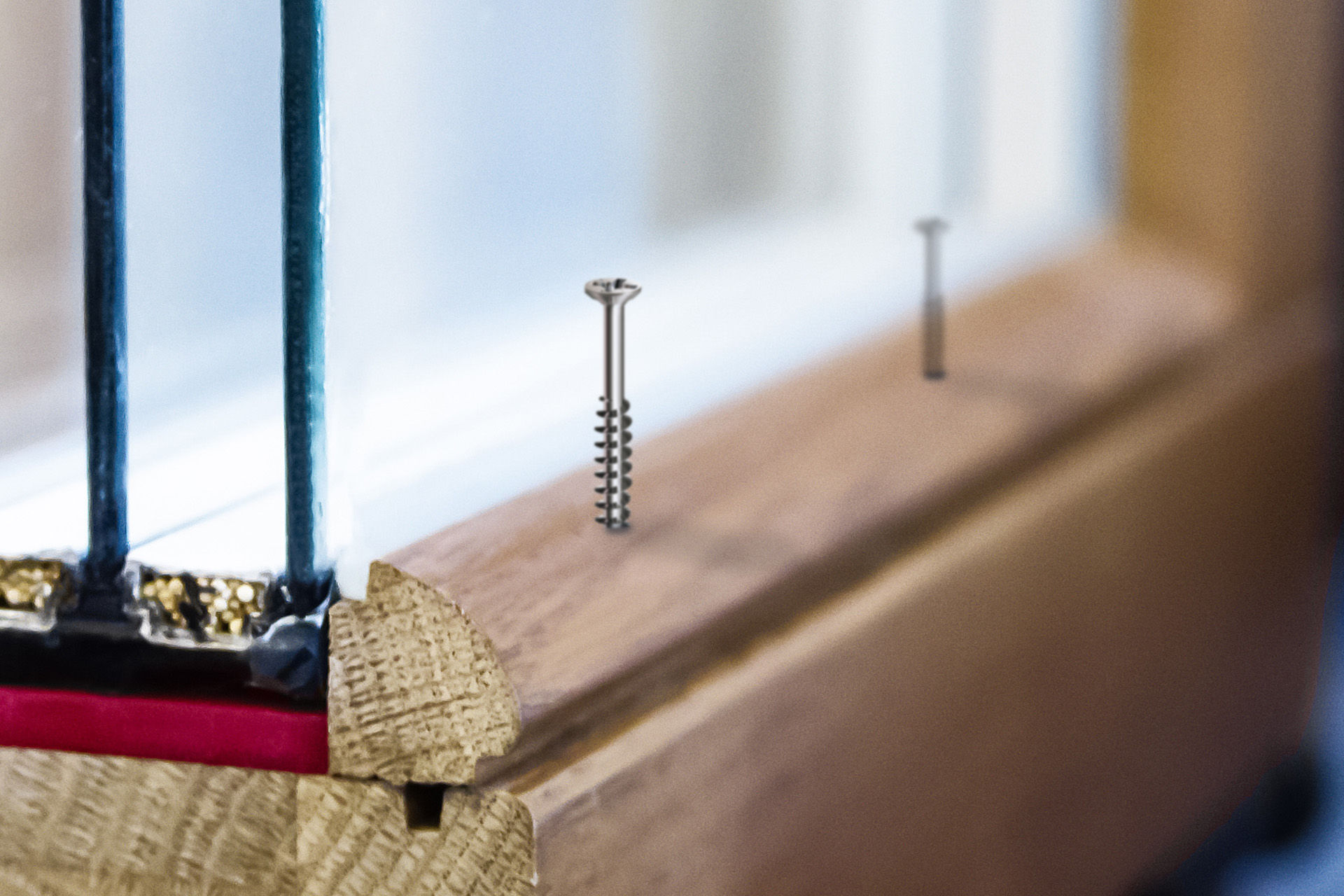

Als Glasleiste bezeichnet man die Leiste im inneren eines Fensterrahmens. Sie dient zur Fixierung des Fensters im Rahmen und ermöglichen es, dass ein defektes Fenster ohne großen Aufwand demontiert und ausgetauscht werden kann.

Universalschraube

Jede SPAX wird mit einer Gleitbeschichtung überzogen. Die ermöglicht ein sanfteres Eindrehen der Schraube. Hierdurch ergibt sich eine Reduzierung der aufzubringenden Kräfte und das Einschraubdrehmoment wird verringert. Dieses schont vor allem die Akkuladungen eines Schraubers, und gewährleistet einen höheren Durchsatz an Schrauben pro Akkuladung.

Kopfloch

Der Halbrundkopf (auch Panhead) ist eine nahezu kugelförmige Ausformung des Schraubenkopfes. Diese Kopfausprägung eignet sich hervorragend für die sichtbare Befestigung von Metallbeschlägen auf Holz.

Kopfloch

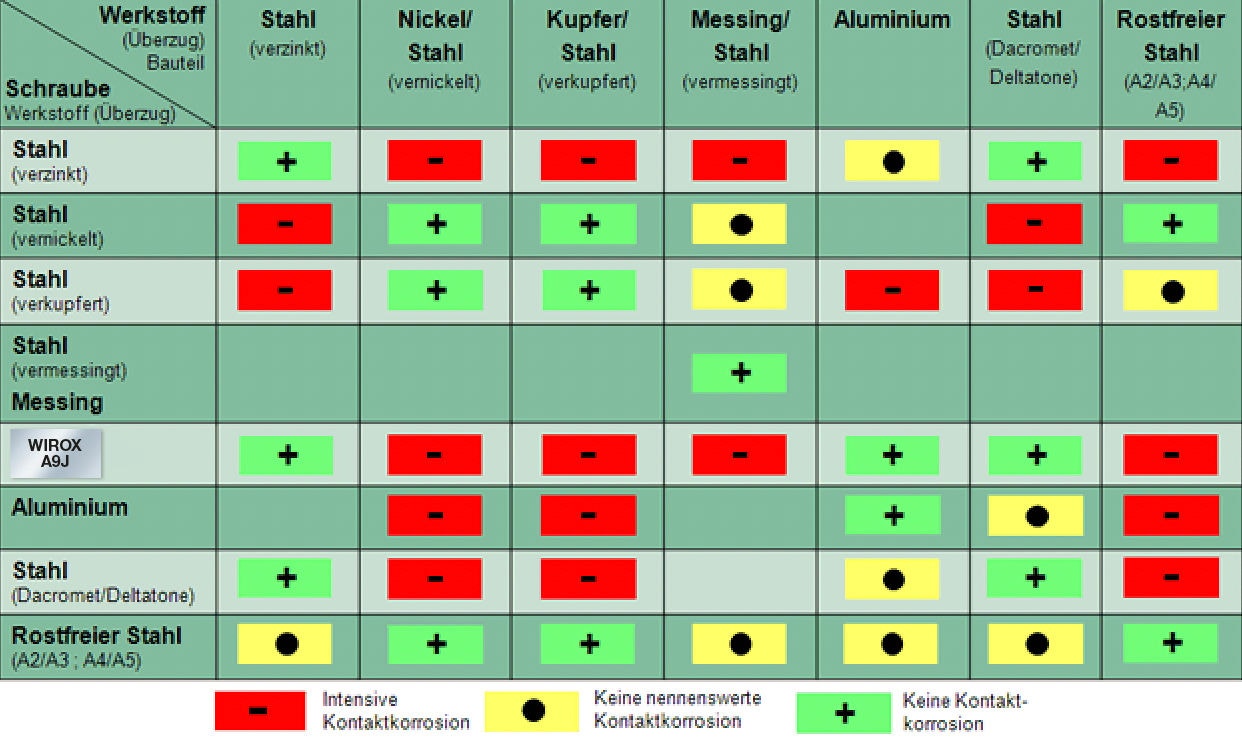

Kontaktkorrosion kann auftreten, wenn unterschiedlich edle Metalle in engem Kontakt stehen. Beispielsweise wird eine Edelstahlschraube an ein verzinktes Stahlblech verschraubt. Das edlere Metall fördert dann die Korrosion (das Rosten). Es entsteht eine sogenannte Kontaktkorrosion. Die Voraussetzung für diesen Prozess ist ein korrosives Medium zwischen den beiden Metallen, beispielsweise Wasser oder einfach die normale Luftfeuchtigkeit.

Die Tabelle anbei zeigt verschiedene Kombinationen von Materialien und deren Verträglichkeiten unter dem Aspekt der Kontaktkorrosion.

Korrosion (von lat. corrodere = „zernagen“) ist die Reaktion eines Werkstoffs mit seiner Umgebung. Korrosion tritt beispielsweise an Metallen auf und bewirkt eine messbare Veränderung des Werkstoffs, so dass es zu einer Beeinträchtigung der Funktion des Bauteils kommen kann. Die bekannteste Art der Korrosion ist das Rosten, also die Oxidation von Eisen. Korrosionsbeständigkeit bei der SPAX ist der Schutz gegen „Rosten“.



Korrosionsschutzcode

Oberfläche

A9J

WIROX

A2L

YELLOX

A2J

Zink transparent

flZn/nc/TL/96

BLAX









C1A

Brüniert

E1J

Vernickelt







1. Stelle: Überzugsmetall
2. Stelle: mittlere Schichtdicke des Überzugs
3. Stelle: Glanzgrad und Nachbehandlung

Kopfloch

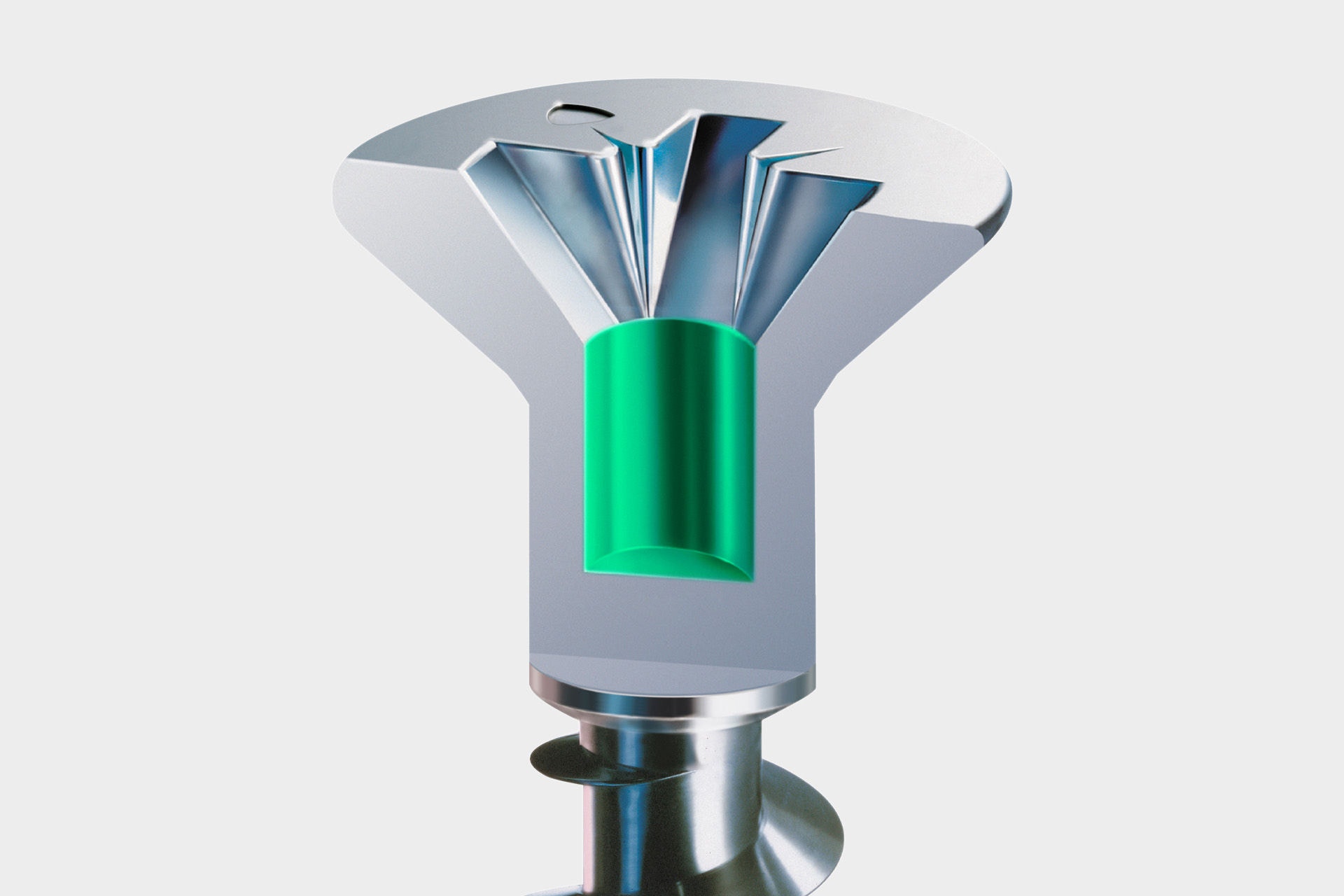

Mit Kopflochbohrung beschreibt man die stiftförmige Vertiefung, die sich innerhalb des Schraubenkopfes an den Kraftangriff anschließt. Durch die Bohrung halten spezielle Abdeckkappen für diesen Typ Schraube besonders gut und sind gegen ein Herausfallen gesichert.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Der Kraftangriff (auch Antrieb genannt) befindet sich im Schraubenkopf. Die Ausformung von diesem dient dazu den Bit, bzw. die Klinge des Schraubendrehers aufzunehmen und ermöglicht hierdurch eine Kraftübertragung zwischen Schraube und Klinge. Erst durch diesen lässt sich eine Schraube ein- und ausdrehen.

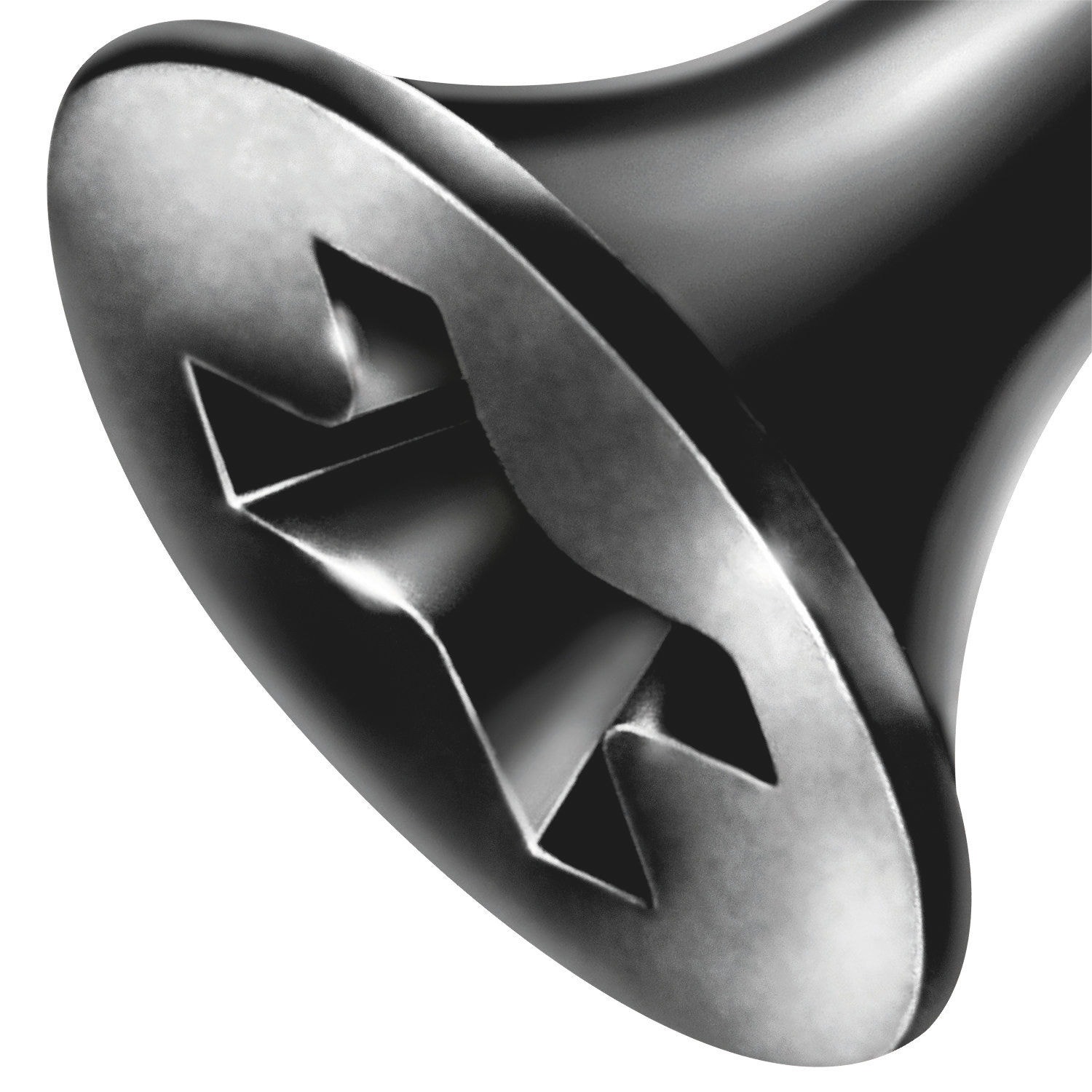

1. Der von der Firma Phillips entwickelte Kreuz-Kraftangriff bietet im Vergleich zum einfachen Schlitz-Kraftangriff den Vorteil, dass er die Gefahr eines seitlichen Herausrutschens der Werkzeugklinge und damit die Beschädigung des Werkstücks vermindert. Durch die Verjüngung der Flanken im Kreuzschlitz tritt jedoch beim festen Anziehen der Schraube eine Axialkraft auf, welche die Klinge aus dem Kraftangriff herausschiebt (Cam-out Effekt). Dieser Kraftangriff wird bei Fensterbauschrauben (FEX) verwendet.

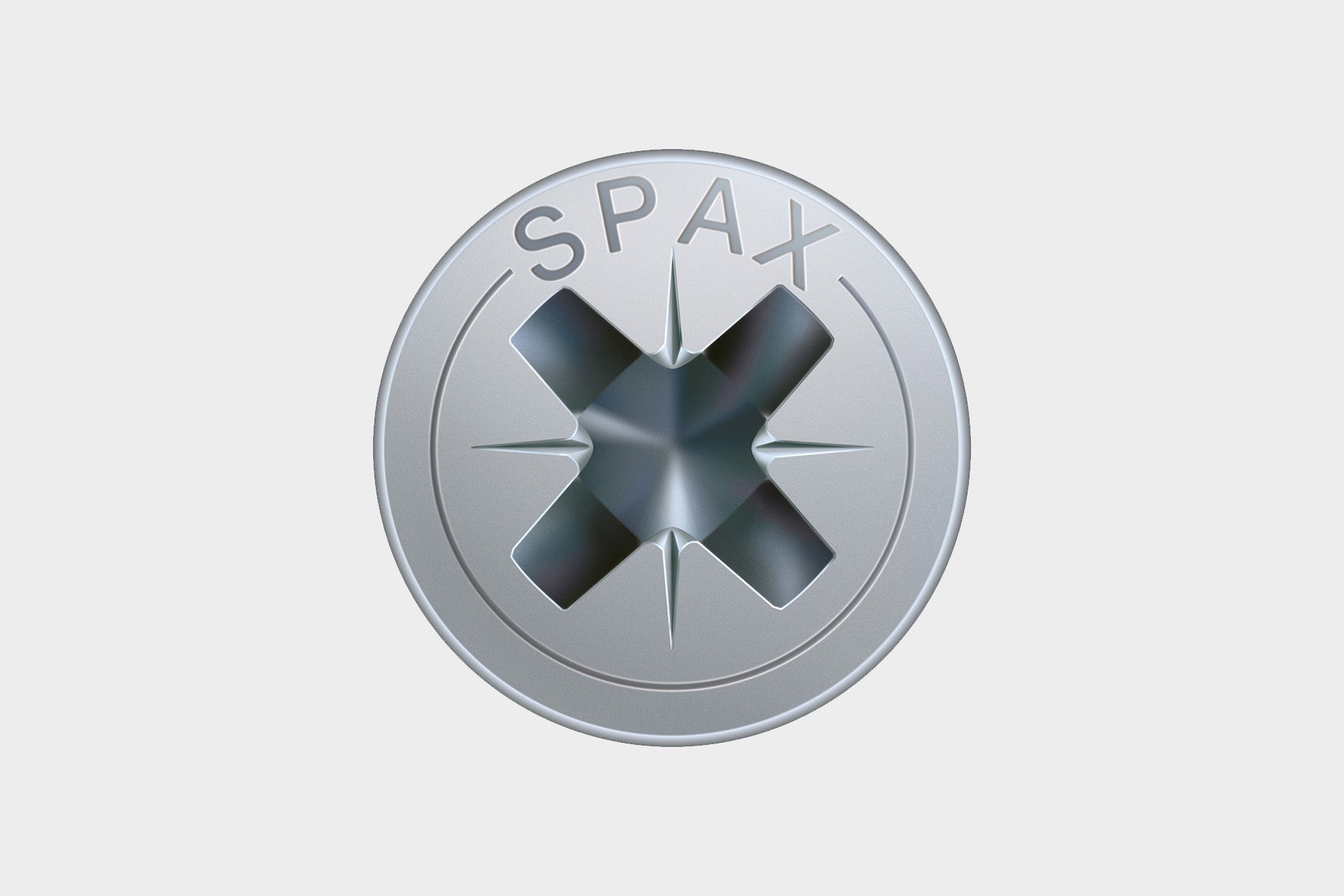

2. Dieser Kraftangriff (s. Bild), der auch als Doppelkreuz bezeichnet wird ist eine Weiterentwicklung des einfachen Kreuz-Kraftangriffs der Firma Phillips. Der Unterschied besteht darin, dass sich die vier Flanken der Schrauberklinge zur Spitze hin nicht verjüngen. So wird der Cam-out-Effekt etwas reduziert. Deswegen ist der Kreuzschlitz Z ein bei SPAX häufig eingesetzter Kraftangriff.

Linsenkopf

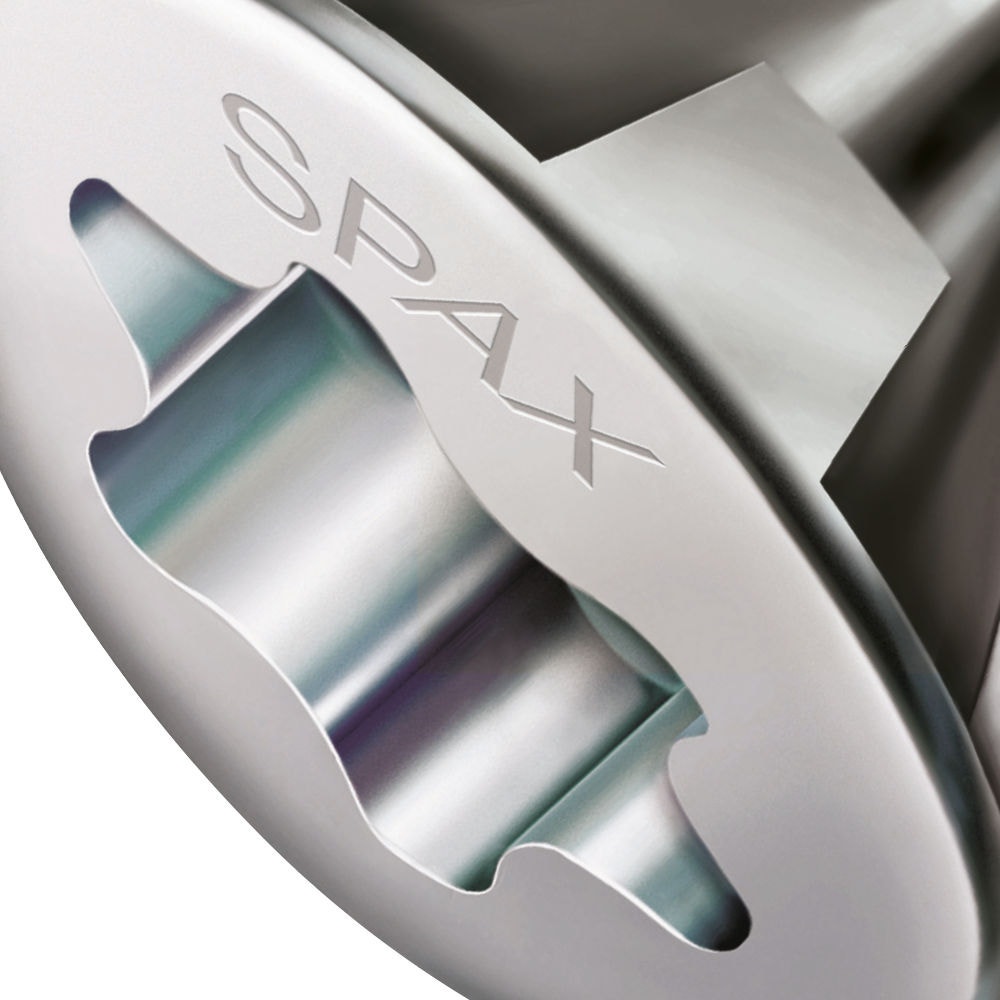

Der Linsenkopf hat im Gegensatz zu einer Senkkopfschraube eine flache, linsenförmige Kopfgeometrie. Durch die spezielle, zierende Form wird dies oft bei sichtbaren, zierenden Verschraubungen von Möbeln oder Fußleisten eingesetzt.

Linsenkopf

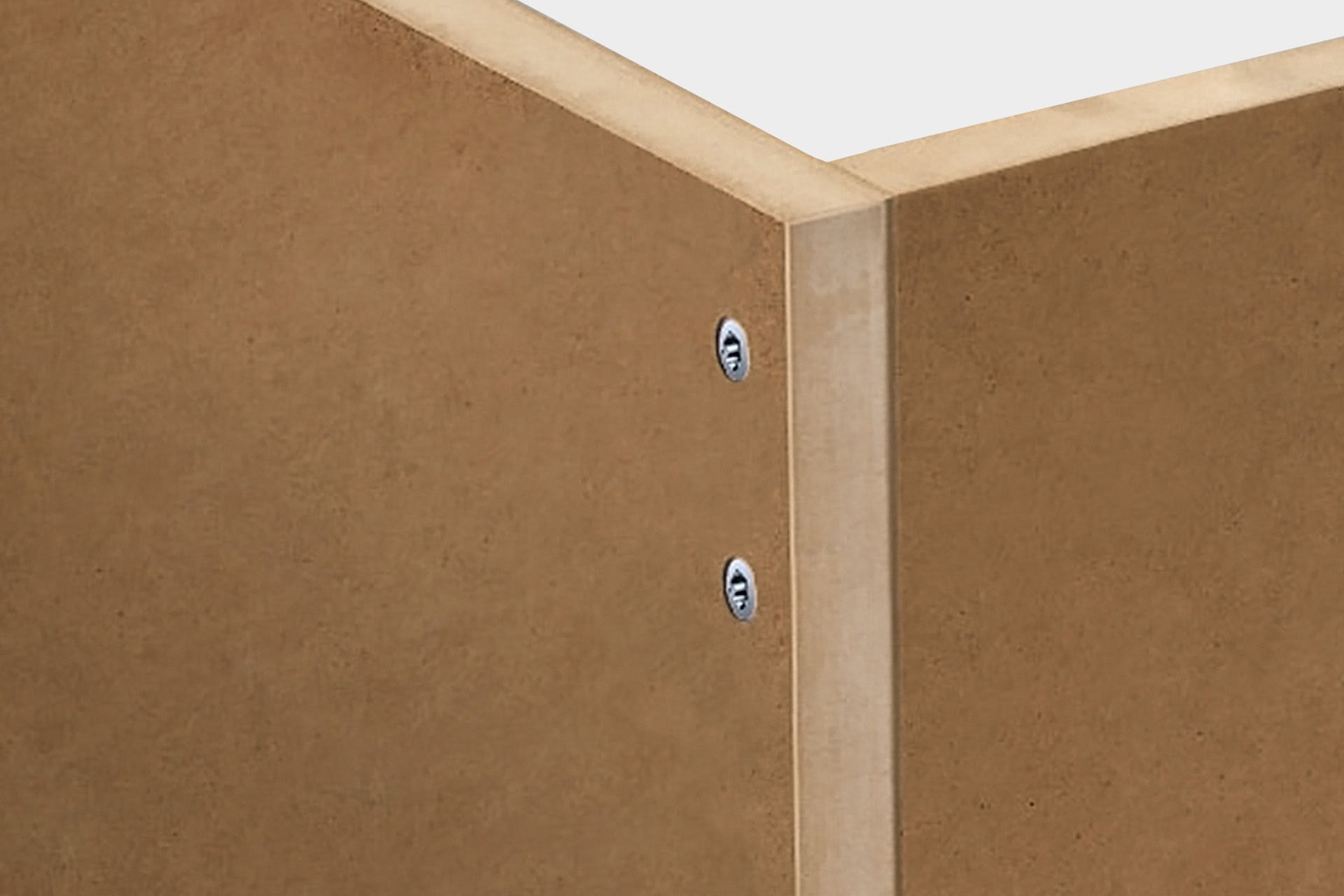

Der Begriff MDF ist die Kurzform für den Begriff „mitteldichte Holzfaserplatte“. Der Name leitet sich aus dem Umstand ab, dass die Dichte dieser Platten zwischen der von Schnittholz und der von Nassfaserplatten (HDF) liegt. MDF-Platten finden im Innen- und Dachausbau Anwendung. MDF-Platten werden für Schränke und Schranksysteme eingesetzt und seit einigen Jahren auch in pulverbeschichteter Form als Tisch- und Abdeckplatten. Auch im hochwertigen Lautsprecherboxenbau werden sie aufgrund ihrer hohen Biege- und Zugfestigkeit gerne verwendet. MDF kann vielseitig mit Farben und Lacken behandelt werden, somit entsteht eine glatte, saubere Fläche mit profilierten Kanten, Ausfräsungen usw.

Nadelspitze einer Schraube im technischen Lexikon Spax

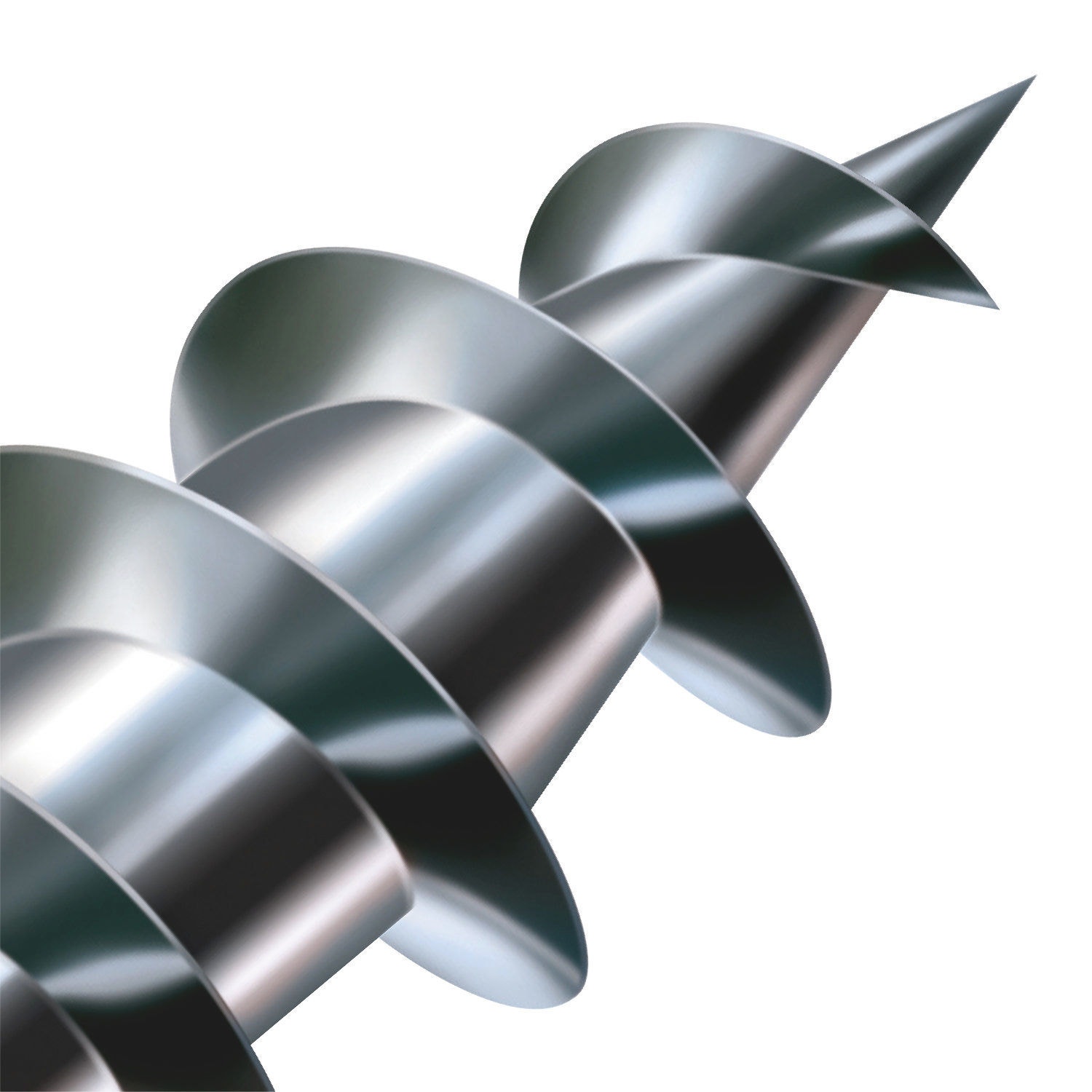

Eine Nadelspitze zeichnet sich durch eine steilere und längere Ausformung der Schraubenspitze aus. Durch sie soll ein gezieltes und punktgenaues Ansetzen ermöglicht werden. Zusätzlich gewährleistet sie einen schnellen Anbiss in Metall- und Kunststoffprofilen.

Linsenkopf

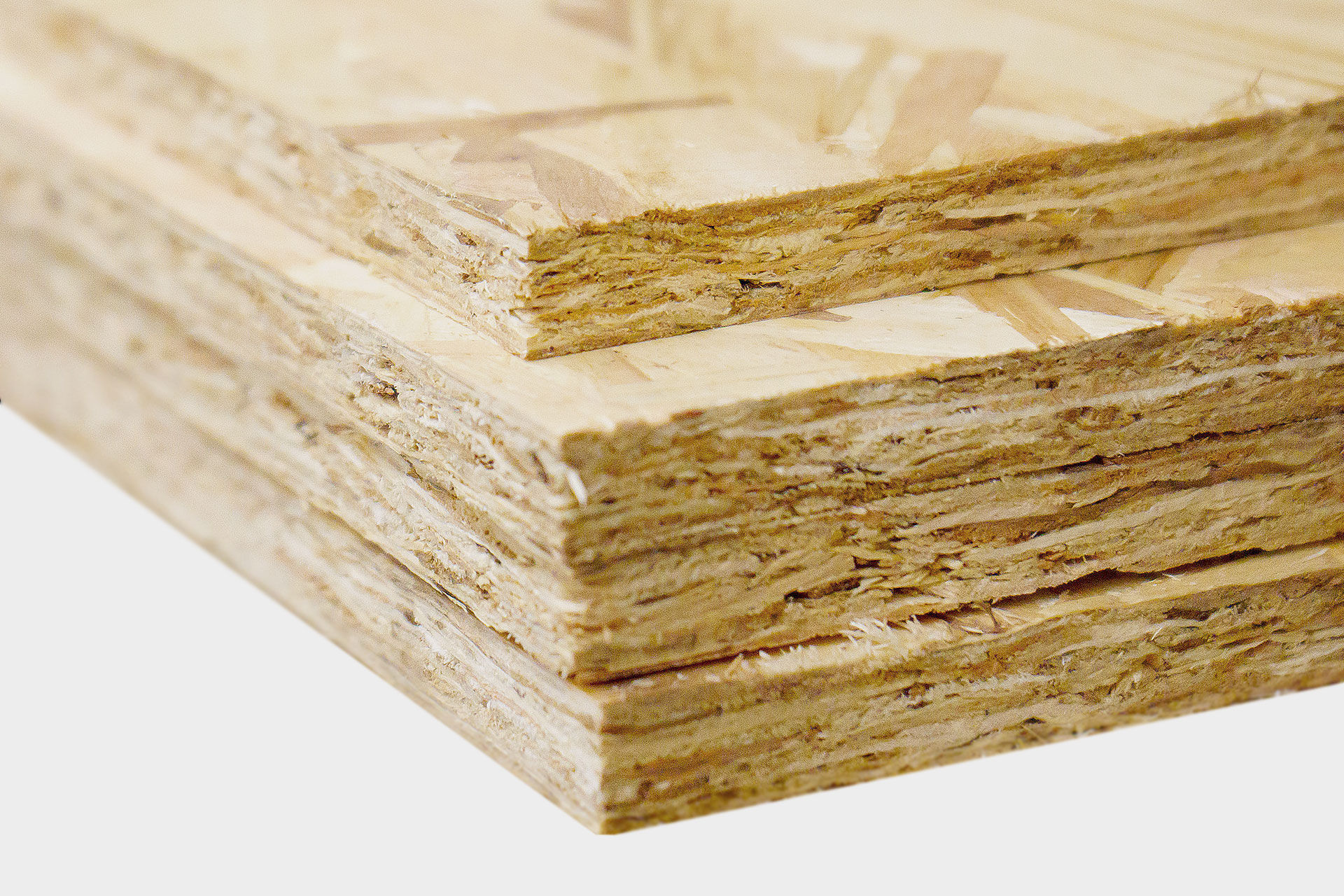

OSB leitet sich vom englischsprachigen Begriff „oriented strand (bzw. structural) board“ ab und bezeichnet eine Holzwerkstoffplatte, die aus langen, ausgerichteten Spänen besteht. OSB-Platten werden vielseitig im Bauwesen eingesetzt, beispielsweise als Wand-, Decken- und Fußbodenbeplankung. Durch ihre langen Späne liegt der Grad ihrer Biegefestigkeit über dem von normalen Flachpressplatten (Spanplatten).

Spax Trompetenkopf phosphatiert

Phosphatieren ist ein Verfahren, das meist bei Stahl angewendet wird. Man versteht darunter das Aufbringen einer gut haftenden Phosphatschicht. Phosphatierte Schrauben (GIX) werden vorwiegend im Trockenbau (Gipskarton bzw. Gipsfaserplatten) eingesetzt. Verzinkte Schrauben sind mit dem im Trockenbau verwendeten Gipsspachtel nicht verträglich.

Die Rohdichte bestimmt die Eigenlast des Baustoffs. Holz enthält unterschiedlich viel Wasser, je nachdem, ob der Stamm frisch geschnitten, nach dem Einschnitt schon etwas getrocknet ist oder ob das Holz für den Wohnraum auf Holzausgleichsfeuchte getrocknet wurde. Dabei ist nasses Holz am schwersten. Da die Masse des Holzes vom Wassergehalt des Holzes abhängig ist, ist die Rohdichte ein holzfeuchteabhängiger Wert.

Die Rohdichte macht Angaben über das Verhältnis von Zellwandsubstanz zum Hohlraum im Holz. Sie ist ein Verhältniswert, der berechnet werden muss. Die Rohdichte „p“ von Holz- und Holzwerkstoffen ist das Verhältnis der Masse „m“ zu seinem Volumen „v“.



Rohdichte = Masse des Holzes / Volumen des Holzes = kg/m³



Beispiele bezogen auf eine Holzfeuchte von 12 Prozent bis 15 Prozent:
Balsaholz 90–260 kg/m³, Fichte 430–470 kg/m³, Bangkirai 650–1.160 kg/m³, Ipe 950–1.150 kg/m³ (Eisenholz)



Die Spannweite der Rohdichte beruht aber zusätzlich auch auf den Standort- und Umweltfaktoren des Holzes, beispielsweise der Herkunft des Baumes (zum Beispiel asiatischer Kontinent).



Die Rohdichteunterschiede innerhalb einer Holzart werden durch die jeweils unterschiedlichen Jahresringbreiten des Holzes erkennbar.

Linsenkopf

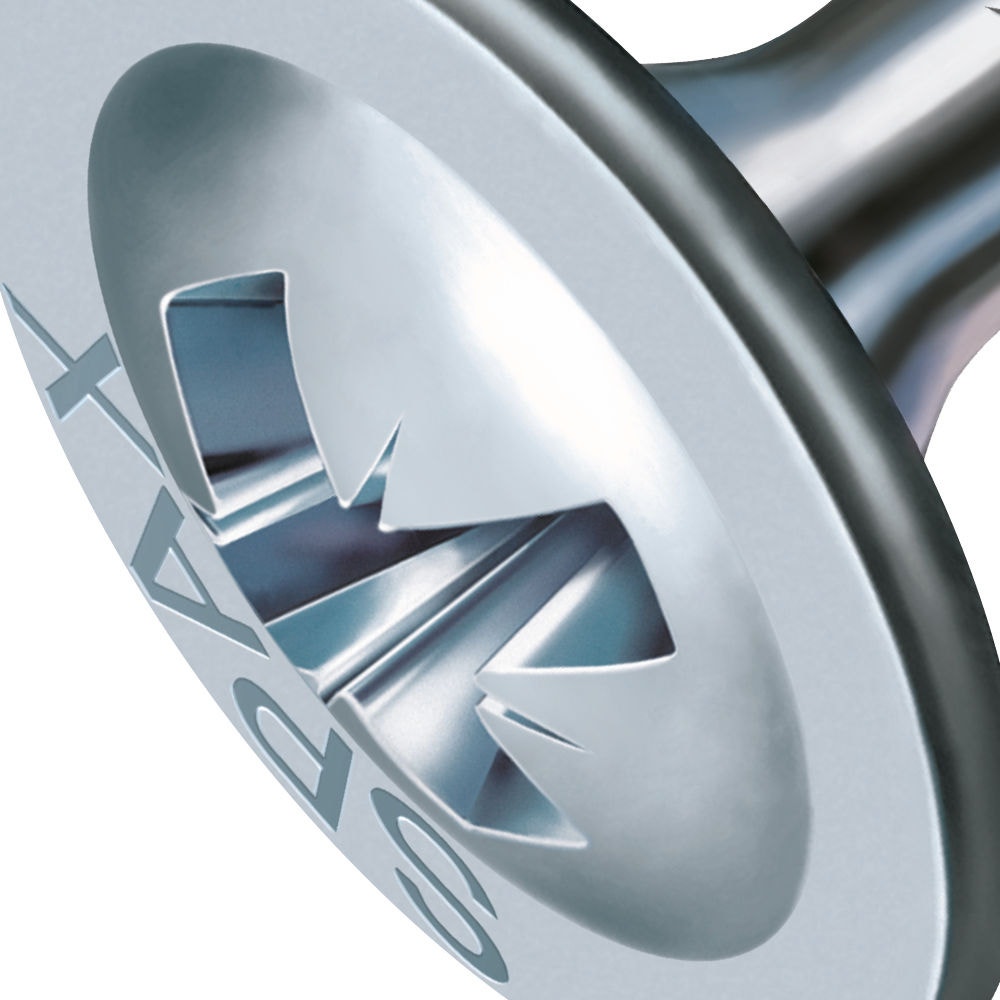

Der Rückwandkopf ist ein flach aufliegender Kopf, der in der Praxis häufig in der Möbelindustrie zur Befestigung von Hartfaserplatten auf der Rückseite von Schränken und Regalen eingesetzt wird. Der flache, tellerartige Kopf der Schraube ist platzsparend und vergrößert die Auflagefläche auf der Faserplatte. Der Kopf lässt sich nicht so leicht durch die Holzplatte durchziehen. Den Rückwandkopf gibt es im SPAX-Sortiment bis zu einem Gewindeaußendurchmesser 5 mm.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Die Buchstaben der Marke SPAX beziehen sich auf eine „Spanplattenschraube mit Kraftangriff Kreuzschlitz“. Die SPAX wurde im Jahr 1967 erstmals auf den Markt gebracht und hat sich seitdem zu einem weltweit bekannten Markenprodukt von höchster Qualität, made in Germany, entwickelt. Mittlerweile gibt es die SPAX als Universalschraube in vielen verschiedenen Ausprägungen und als Spezialschraube für die vielfältigsten Anwendungen.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

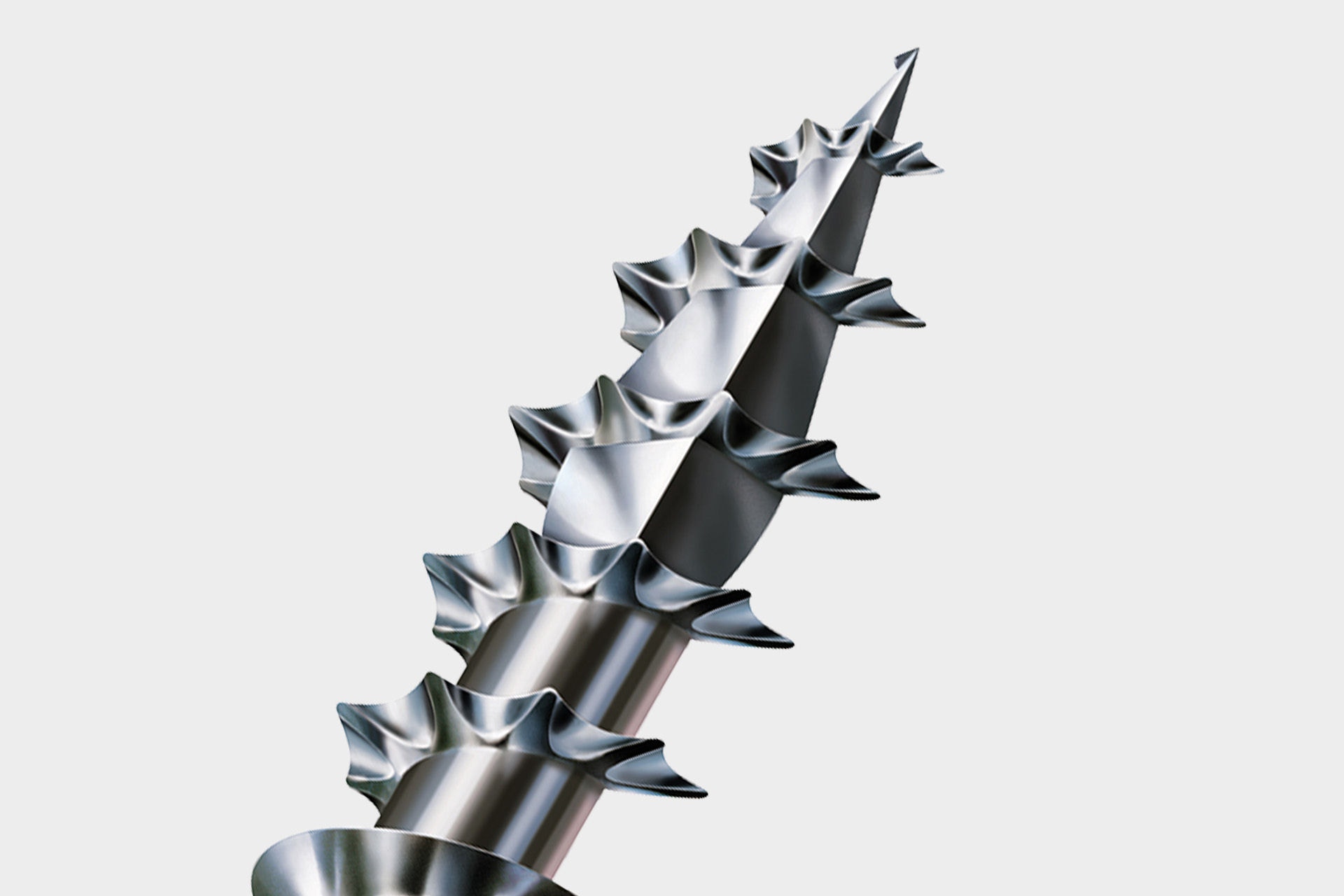

Die 4CUT-Spitze ermöglicht ein Verschrauben ohne Vorbohren (holzabhängig). Dies wird durch die spezielle Schraubenspitze erreicht. Der Vierkant verdrängt die Fasern des Holzes und gewährleistet ein schnelles Greifen. So wird ein Spleißen des Materials wirkungsvoll verhindert und das Einschraubdrehmoment reduziert. Bei harten Hölzern empfehlen wir, auch bei SPAX mit 4CUT vorzubohren.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Fräst in Holz – bremst auf Metall

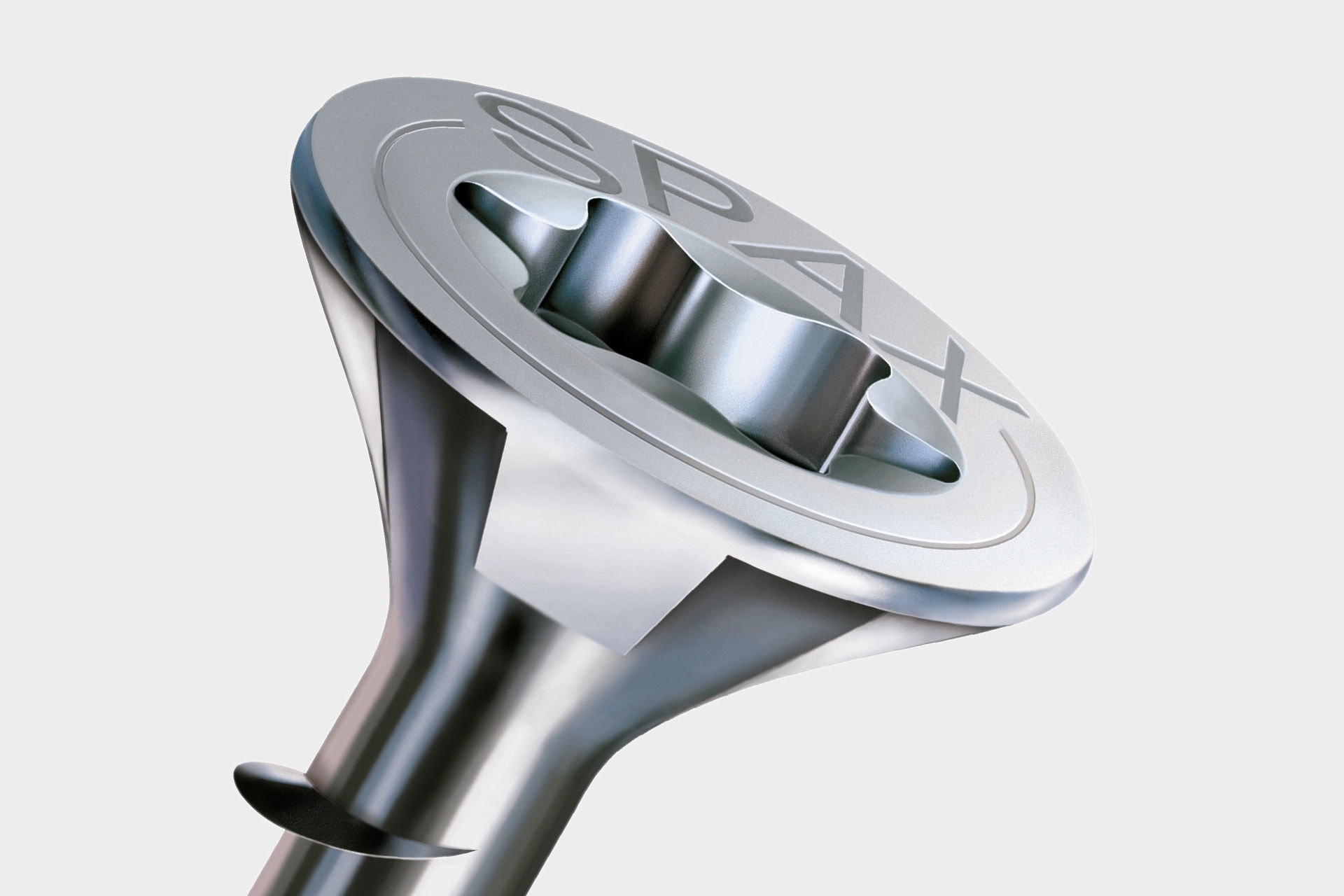

Der MULTI-Kopf hat zurückgesetzte Taschensegmente. Zwischen den einzelnen Segmenten bilden sich somit Kanten, die beim Auftreffen auf Holz eine Fräswirkung entfalten. Der Kopf wird sauber und bündig versenkt. Wird eine SPAX mit MULTI-Kopf zur Befestigung eines Metallbeschlags eingesetzt, so stoppen die nicht zurückgesetzten Flächen die Schraube beim Aufsetzen auf den Metallbeschlag ab. So wird ein Überdrehen der Schraube wirkungsvoll verhindert und es erfolgt eine solide Verbindung zwischen Metallbeschlag und Bauteil. Die Oberflächen werden nicht beschädigt.

Die Spitze einer SPAX-S zeichnet sich durch ein Wellenprofil in den vorderen Gewindeflanken aus. Das bis in die Spitze geformte Gewinde greift schnell und die Schraube verrutscht nicht auf harten Oberflächen, wie bspw. beschichtete Spanplatten. Dieses ermöglicht ein schnelles Arbeiten, ohne das Werkstück zu beschädigen.

Der Sechskantkopf kommt bei SPAX lediglich bei den Gewindestangen zum Einsatz. Dieser ermöglicht es die großen Kräfte, welche beim Einschrauben entstehen, besser aufzunehmen und zu verarbeiten. Er gewährleistet so eine hohe Kraftübertragung und lässt sich sehr gut mittels Drehmoment anziehen. Der im unteren Bereich des Kopfes ausgeformte Bund gewährleistet einen sicheren Sitz des Schlüssels da er ein Durchrutschen verhindert.

Senkkopf

Der Senkkopf (oder auch Flachsenkkopf) ist die häufigste verwendete Kopfgeometrie. Dieser hat eine konische Form und ist bei SPAX als 90°-MULTI-Kopf ausgeprägt. Er lässt sich optimal in Holzmaterialien versenken und schließt bündig mit der Oberfläche.

Die Spanplatte oder auch Flachpressplatte, ist ein aus kleinen Holzspänen gepresster Holzwerkstoff. Häufig wird sie als günstiges Trägermaterial für eine hochwertigere Oberfläche wie bspw. Echtholzfurnier oder HPL genutzt. Es gibt sie sowohl als Rohspanplatte als auch direkt mit einer Oberflächenbeschichtung. Sie zeichnet sich vor allem durch den Preis und die Eigenschaft aus, dass sie im Gegensatz zu Vollholz, sich so gut wie gar nicht verzieht.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

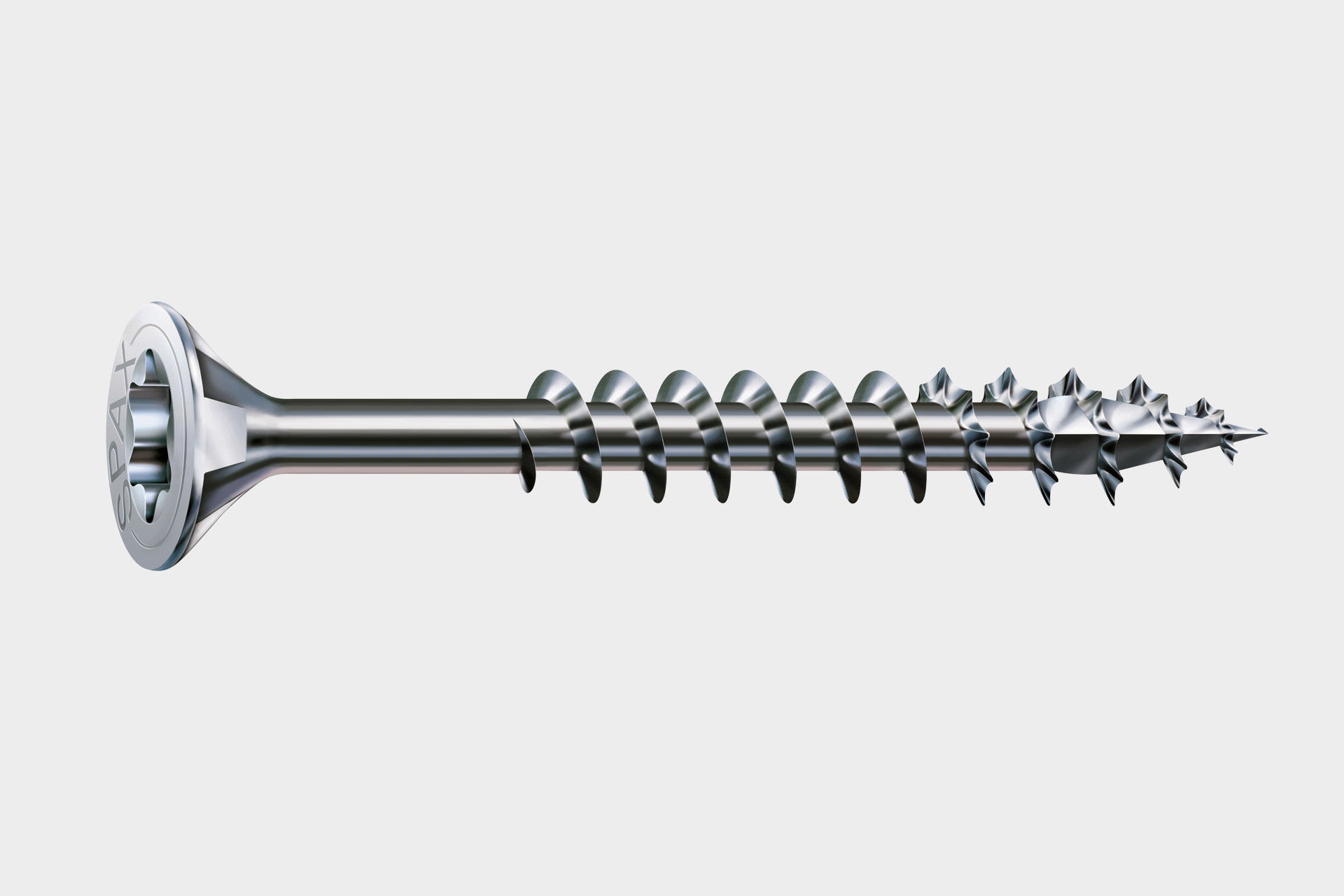

Das Teilgewinde erstreckt sich nur über einen Teil der Schraubenlänge. Schrauben mit Teilgewinde eignen sich insbesondere für das Befestigen von Holzplatten an Holzbalken. Der gewindefreie Teil sollte immer so gewählt werden, dass er mindestens der Stärke der Platte entspricht, die verschraubt werden soll. Dabei zieht sich das Gewinde in dem unteren Holzstück fest, während das obere Holzstück über den Schraubenkopf fest an das untere herangezogen wird.

Für SPAX bis 100 mm Schraubenlänge kann folgende Faustformel zur Berechnung der benötigten Schraubenlänge für die Verbindung zweier Hölzer, zum Beispiel im Terrassenbau, angesetzt werden:



Die Schraubenlänge (Ls) richtet sich nach der Deckbrettstärke (t).



Formel: Ls = 2,5 x t



Beispiel: Ls = 2,5 x 24 mm => Ls = 60 mm

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

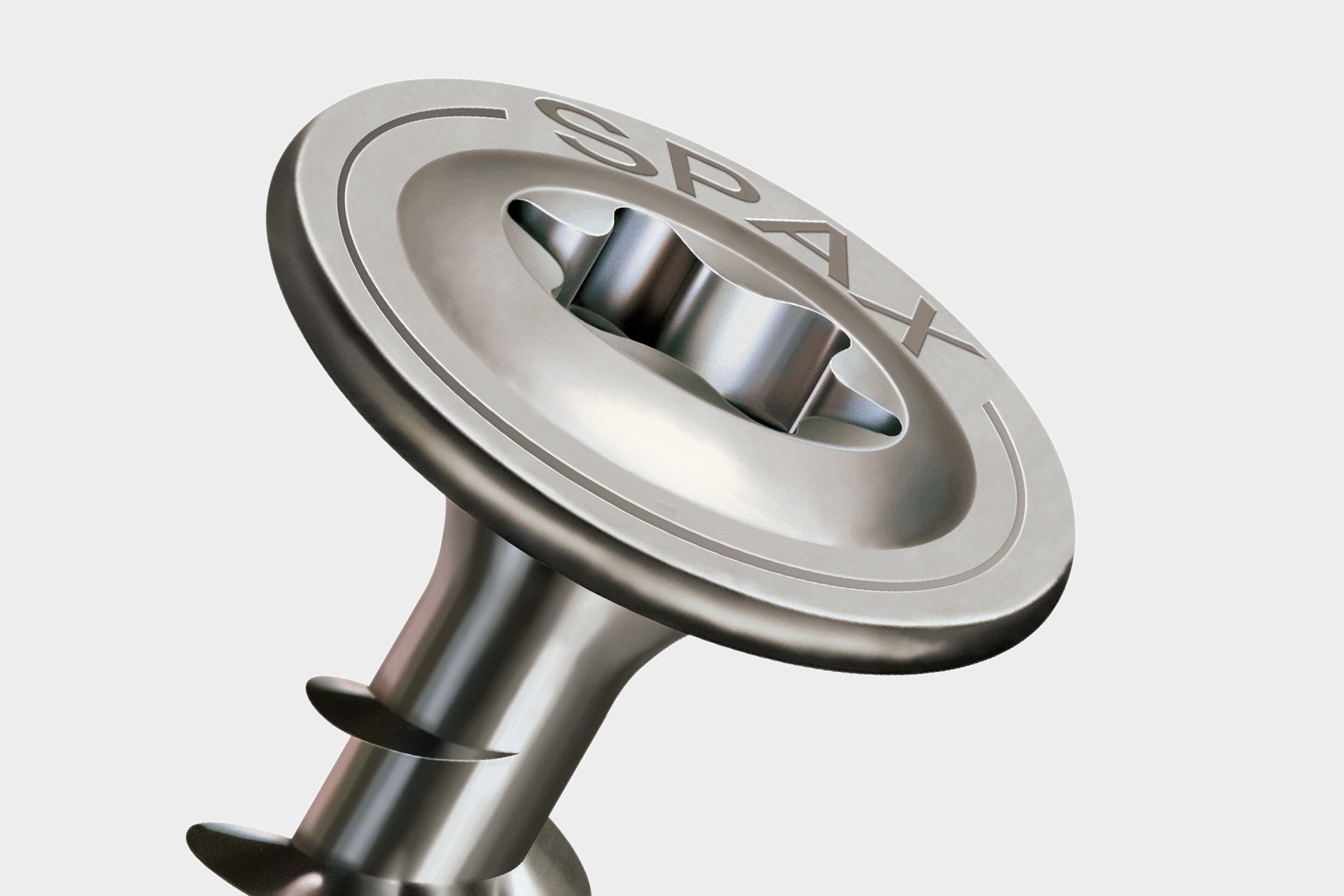

Der tellerartige Kopf der Schraube vergrößert die Auflagefläche auf dem Werkstück und garantiert damit erheblich höhere Kopfdurchzugskräfte im Vergleich zu einer Senkkopfschraube. So ermöglicht der SPAX-Tellerkopf ein besseres Dichtziehen der Hölzer. Den Tellerkopf gibt es im SPAX-Sortiment ab einem Gewindeaußendurchmesser von 5,0 mm.

Spax Trompetenkopf phosphatiert

Der Trompetenkopf findet sich nur bei wenigen Schrauben wieder. Er wird vornehmlich bei Schrauben für den Innenausbau / Trockenbau und der Befestigung von Gipskartonplatten eingesetzt. Die Besonderheit zeigt sich in der konkaven Ausprägung unterhalb des Kopfes, welcher einen sanften und gleichzeitig kraftvollen Anpressdruck gewährleistet.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

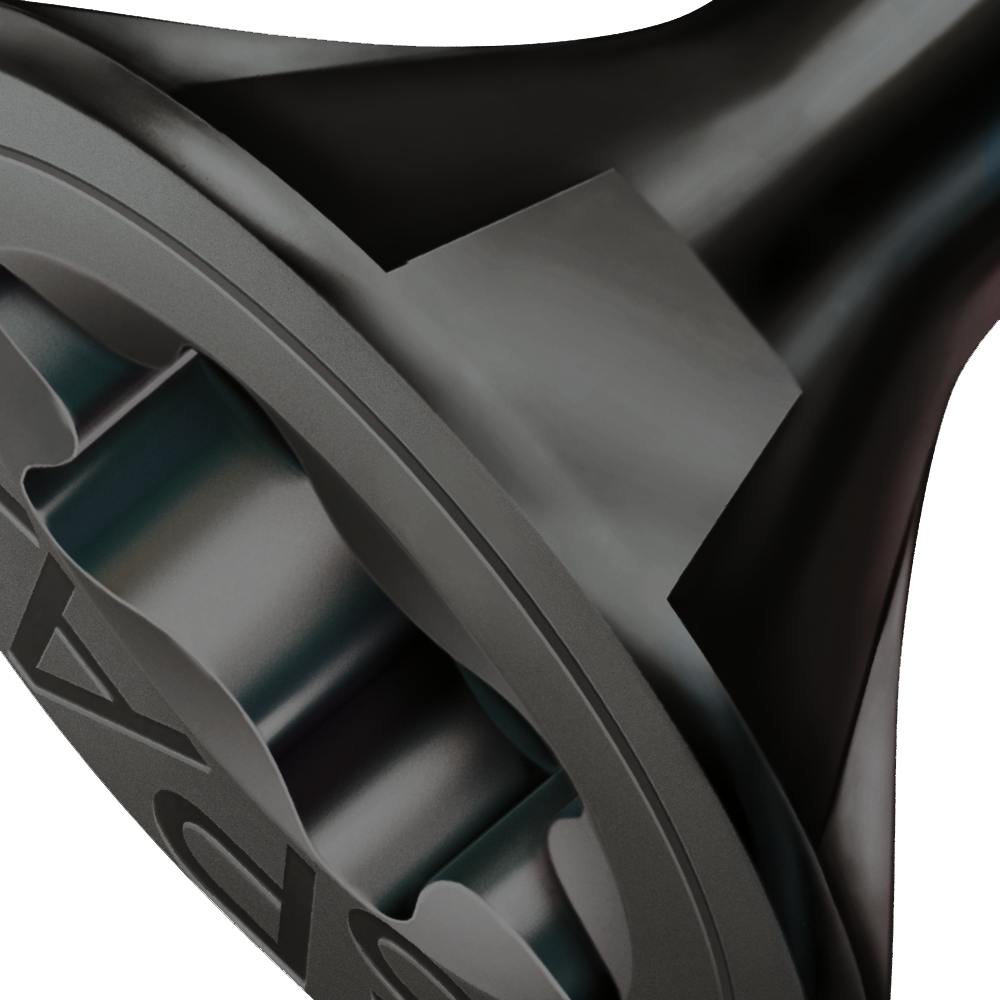

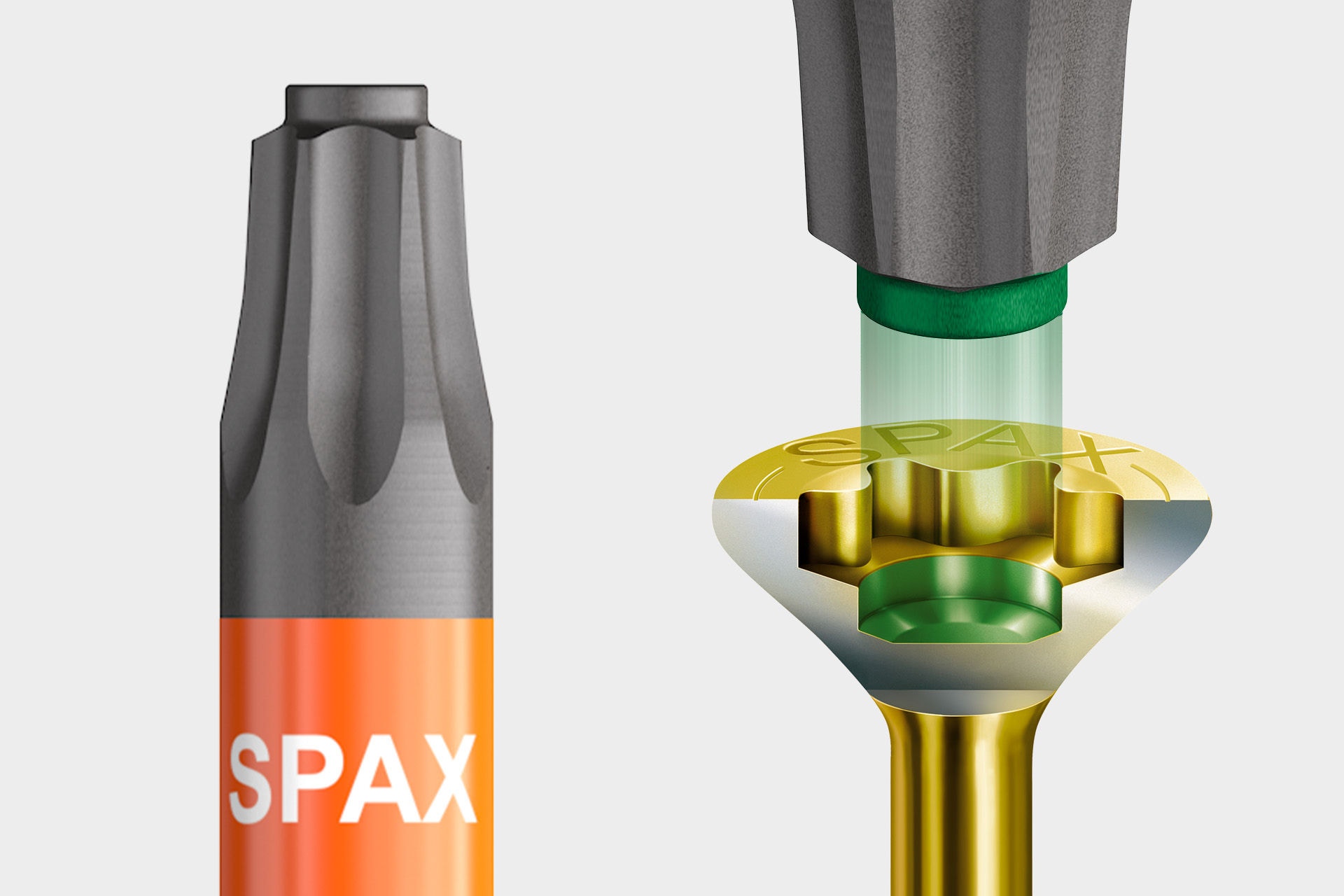

Der T-STAR plus Kraftangriff bietet alle Vorteile des T-STAR Kraftangriffs (kein Cam-out-Effekt, Minimierung der Andruckkraft, Aufnahme hoher Drehmomente). Zusätzlich besitzt dieser Kraftangriff eine kleine Vertiefung im Schraubenkopf unterhalb der Antriebsflächen, in die sich der dazu passende T-STAR plus Bit mit Führungszapfen exakt einsetzen läßt. Diese T-STAR-plus-Verbindung sorgt für eine optimale Kraftübertragung, hohe Standzeiten der T-STAR plus Bits und einen perfekten Passsitz. Selbst ein Verarbeiten von SPAX über Kopf ist problemlos möglich, da die Schraube wesentlich besser geführt wird und nicht mehr vom Bit fallen kann.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

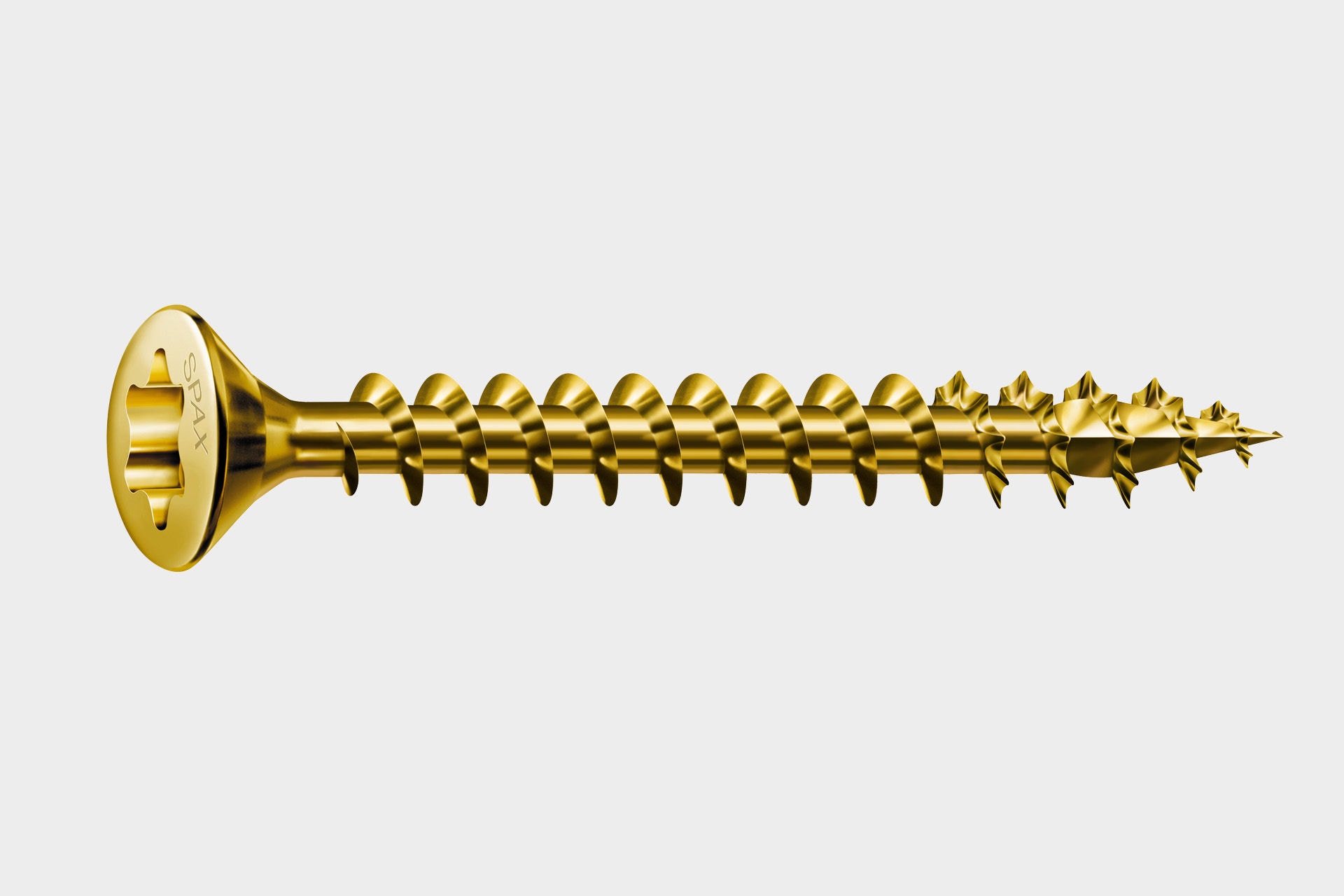

Das Aufbringen einer Messinglegierung vermeidet die Produktion aus Messing und erfüllt somit ästhetische Ansprüche bei Einhaltung der gewohnten Einschraubeigenschaften. Reine Messingschrauben würden unsere Qualitätsansprüche nicht erfüllen, da Messing als Material zu weich ist. Ob eine Schraube vermessingt oder aus Messing ist, lässt sich auch mittels Magneten testen: vermessingt = magnetisch / Messing = unmagnetisch. Wir empfehlen die Anwendung nur im Innenbereich.

Vernickelt: Das Aufbringen einer Nickellegierung schützt das Material der Schraube vor Korrosion und gibt ihr gleichzeitig ein chromfarbenes, leicht gelbliches Aussehen. Wir empfehlen die Anwendung nur im Innenbereich.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

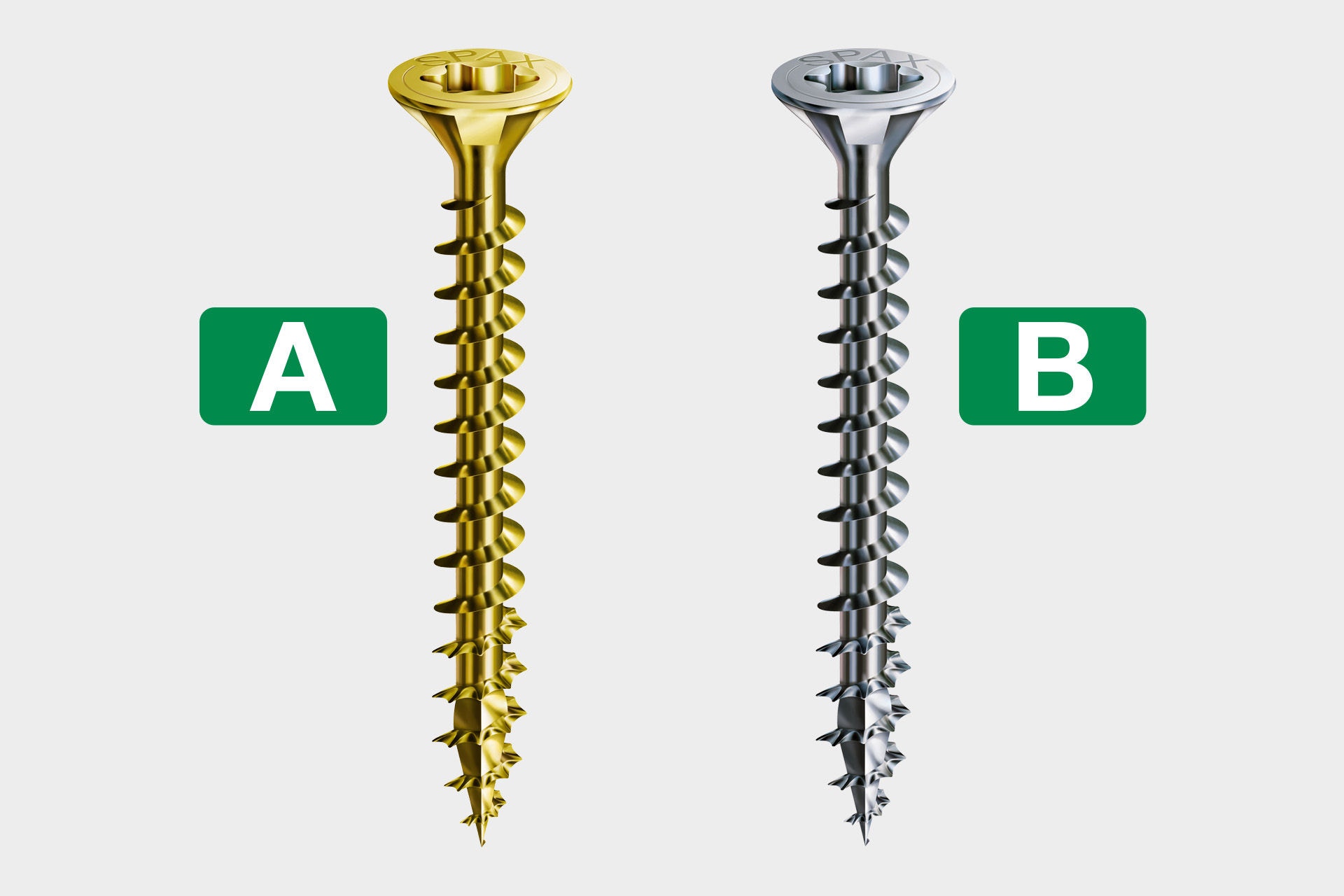

A) Verzinkt, gelb chromatiert (im allgemeinen Sprachgebrauch "Gelb passiviert")



B) Verzinkt, transparent passiviert (im allgemeinen Sprachgebrauch "Galvanisch blank, verzinkt")



1. Das Aufbringen einer Zinkschicht schützt das Material der Schraube vor Korrosion und gibt ihr gleichzeitig ein gräuliches, silberfarbenes Aussehen.



2. Das Aufbringen einer Passivierungs- bzw. Chromatierungsschicht auf der verzinkten Oberfläche einer Schraube hat (je nach chemischem Verfahren) eine gelbliche oder transparente Färbung des Metalls zur Folge. Durch die Passivierung bzw. Chromatierung der Zinkschicht wird der Korrosionsschutz erhöht.



3. Nach der Verzinkung und der Passivierung bzw. Chromatierung erhalten die Schrauben noch eine Gleitbeschichtung, die das Einschraubmoment reduziert, so dass die Schrauben leichter zu verarbeiten sind. SPAX mit verzinkten Oberflächen sind im Innenbereich zu verwenden. Sie sollten nicht im Außenbereich und in Feuchträumen eingesetzt werden.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

Das Vollgewinde erstreckt sich teilweise über die gesamte Schraubenlänge. Schrauben mit Vollgewinde eignen sich besonders gut zur Aufnahme sehr großer Zug- und Druckkräfte in Verbindungen oder für die Verstärkung von Holzbauteilen.

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

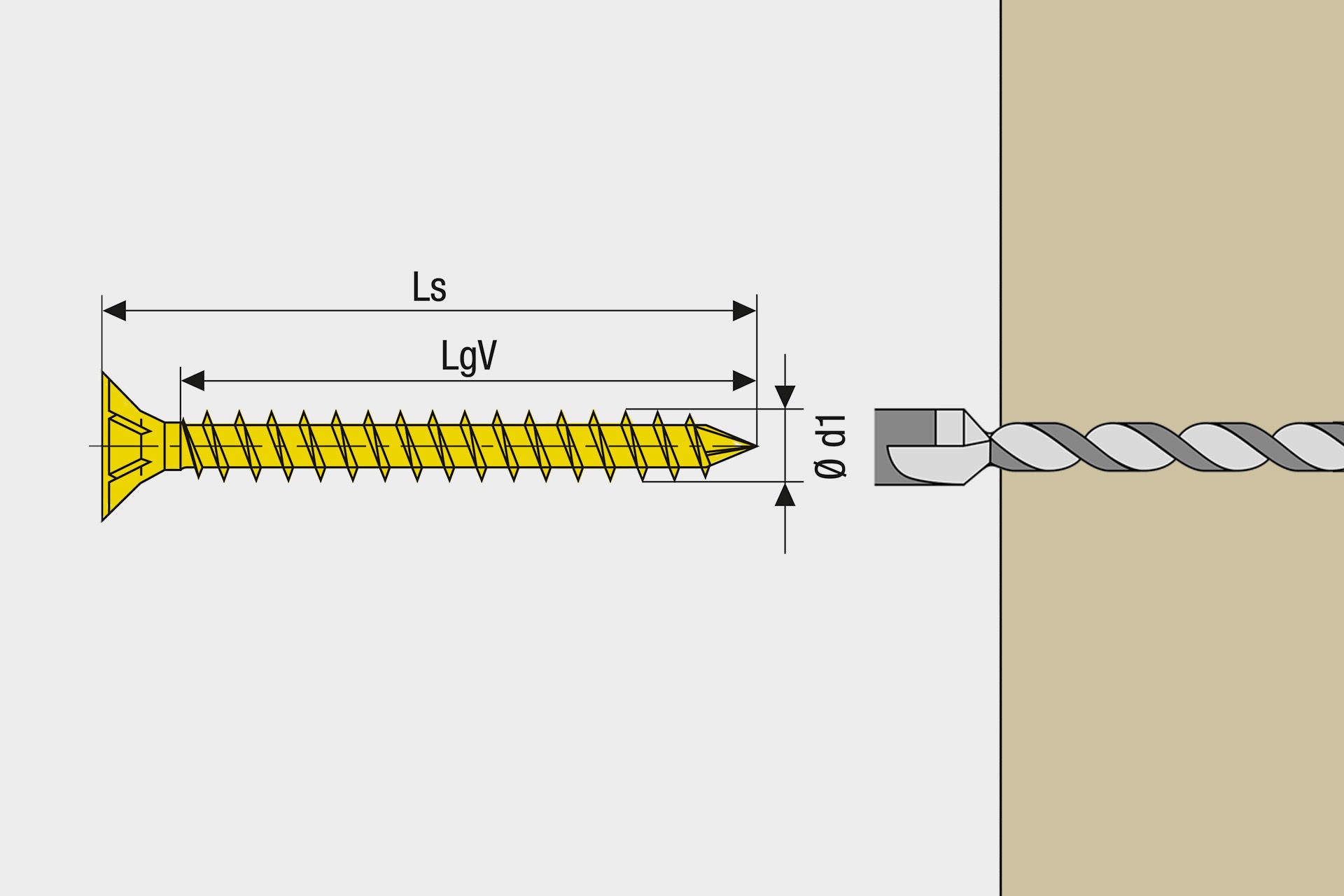

Unter Vorbohren versteht man das Bohren eines Loches im Werkstück, das einen geringeren Durchmesser als die Schraube hat. Durch das Vorbohren schafft man der Schraube Platz im Material und verhindert so ein Aufplatzen des Werkstückes. Das Vorbohren ist ein zeitaufwendiger Arbeitsschritt, der durch die Verwendung einer SPAX mit Wellenprofil und 4CUT wirkungsvoll vermieden werden kann (holzabhängig). Das lästige Vorbohren entfällt (holzabhängig), da die spezielle 4CUT-Spitze die Fasern des Holzes sauber verdrängt und so ein Splittern und Spleißen des Holzes selbst bei geringen Randabständen verhindert. Zu beachten ist, dass bei sehr harten Hölzern ein Vorbohren immer zu empfehlen ist.

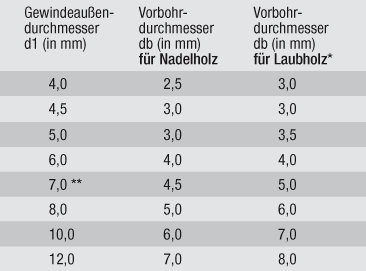

Vorbohren Tabelle

Vorbohrdurchmesser für SPAX in Nadel- und Laubholz:

* derzeit nicht durch eine allgemeine bauaufsichtliche Zulassung geregelt ** in Deutschland nicht gebräuchlich

Nadelholz: Tanne, Fichte, Lärche, Kiefer, Douglasie

Laubholz: Eiche, Buche

Universal

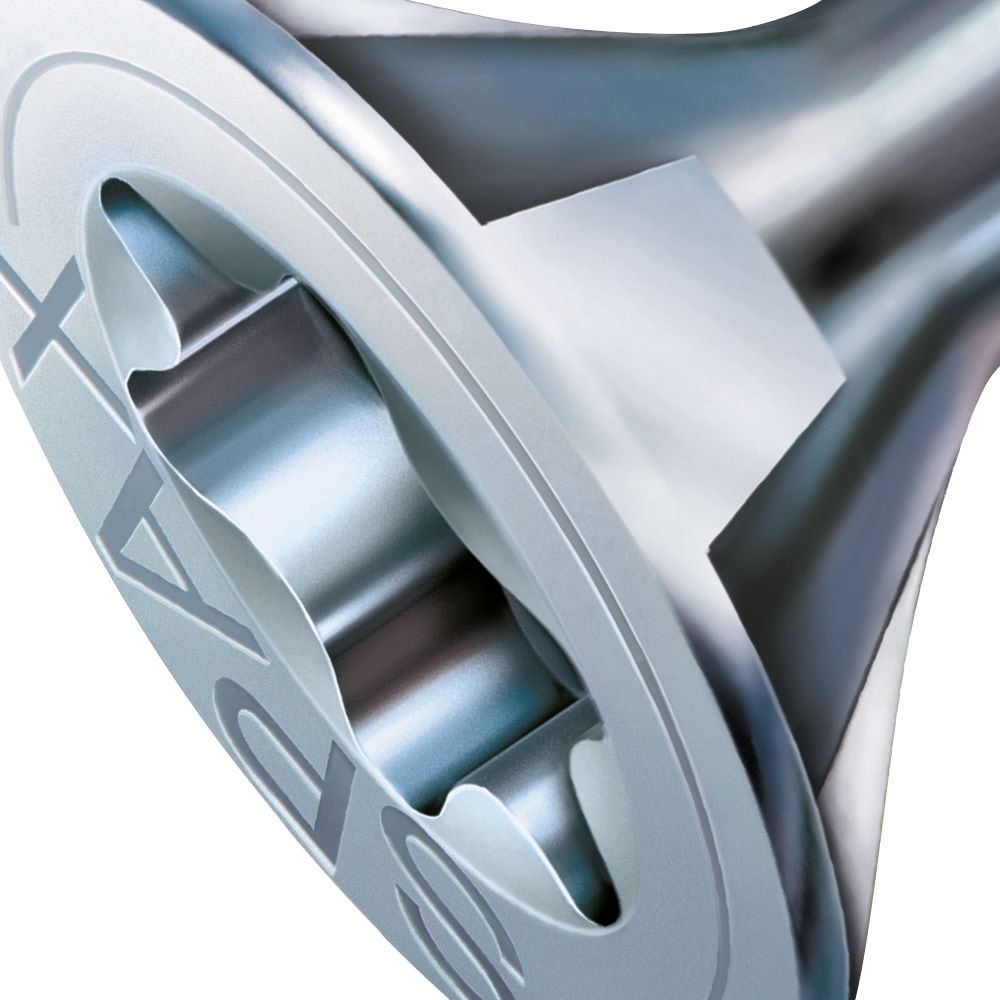

WIROX: Die Oberfläche mit extrem hohem Korrosionsschutz.



Die neue, exklusive WIROX Beschichtung von SPAX bietet im neutralen Salz-Sprühnebeltest einen höheren Korrosionsschutz als bei der herkömmlichen blanken Verzinkung gemäß Norm und besitzt eine deutlich höhere Oberflächenhärte. Damit ist sie ideal für den Außeneinsatz bei Bauwerken wie zum Beispiel Carports oder Pergolen, bei der sie keiner direkten Bewitterung ausgesetzt sind. WIROX besitzt außerdem eine deutlich höhere Oberflächenhärte als zum Beispiel die herkömmliche gelbe Verzinkung oder Zinklamellenüberzüge und ist daher resistenter bei mechanischer Beanspruchung.

Die Vorteile und Eigenschaften der weltweit exklusiv von SPAX angebotenen WIROX Oberfläche auf einen Blick:



- Mit WIROX wird ein höherer Korrosionsschutz verglichen mit blanker Verzinkung erzielt

- WIROX bietet insbesondere Vorteile bei der Verarbeitung in Nutzungsklasse 2 nach Eurocode 5 bei offenen Bauwerken ohne direkte Bewitterung wie zum Beispiel bei Carports oder Pergolen

- WIROX ist Chrom(VI)-frei und daher sowohl in der Herstellung als auch in der Verwendung deutlich umweltfreundlicher als herkömmliche Oberflächen

- WIROX ist abriebfest und mechanisch belastbarer

- Die Zinkschichtdicke wurde um 25% erhöht und beträgt jetzt 10 µm – damit entsprechen die Schrauben der Klasse T2/C2nw nach EN 14592

- Trotz der hohen Korrosionsbeständigkeit von WIROX kann Edelstahl rostfrei dadurch nicht ersetzt werden

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

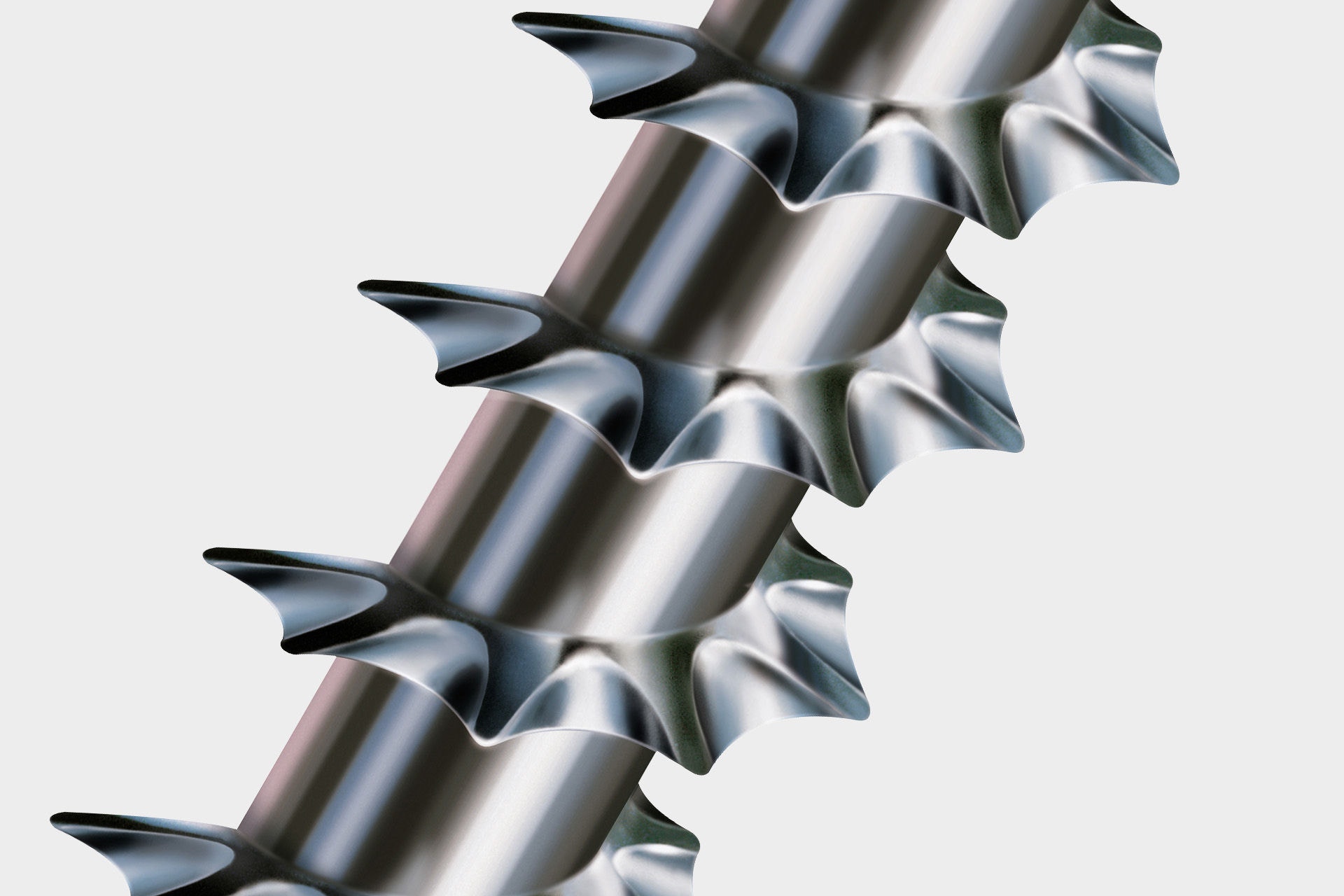

Der Vorteil eines Gewindes mit Wellenprofil im Vergleich zum herkömmlichen Gewinde liegt darin, dass es die Fasern des Werkstoffes leichter durchtrennen kann. Dies funktioniert ähnlich wie bei einem Messer mit Wellenschliff, das zum Beispiel beim Schneiden einer Tomate die gleichen Vorteile bietet. Das Wellenprofil auf dem Gewinde der SPAX erlaubt in Kombination mit der 4CUT-Spitze eine Verarbeitung ohne Vorbohren (holzabhängig).

Universal

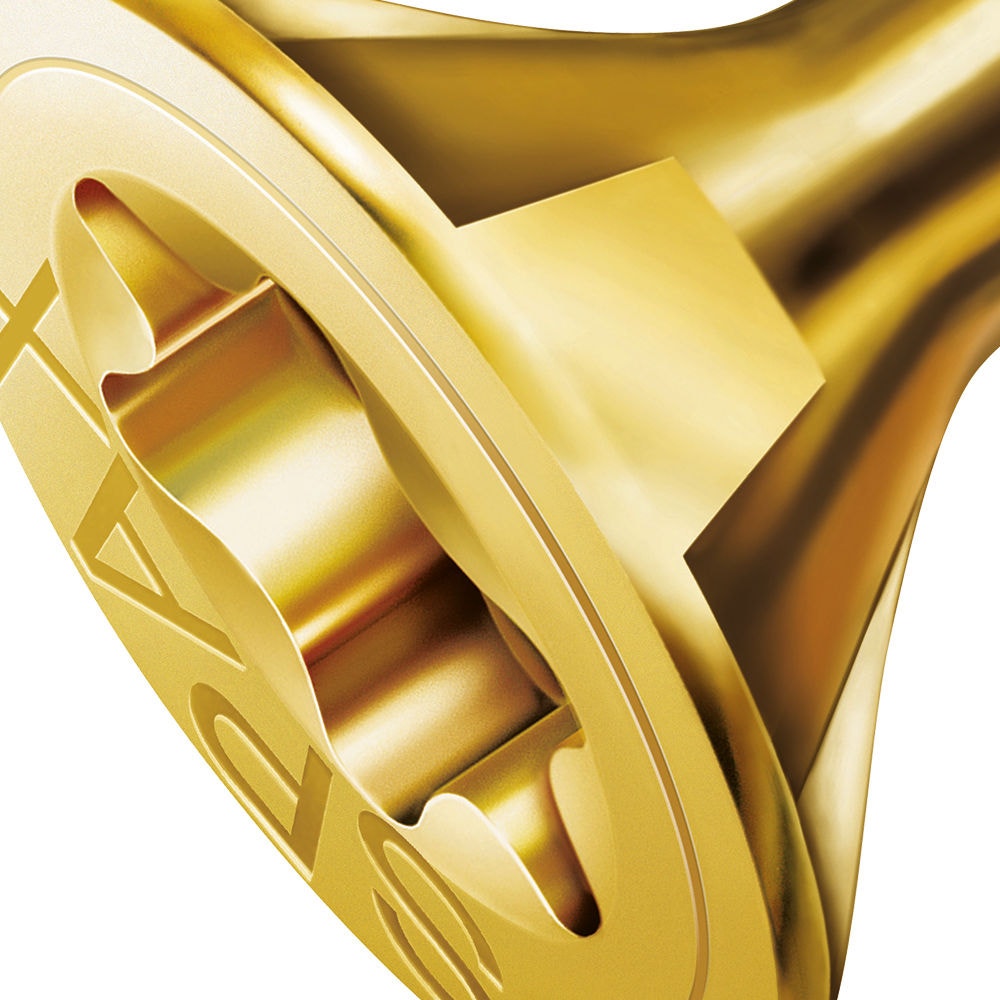

YELLOX: Widerstandsfähig und trotzdem gut für die Umwelt.



YELLOX ist Chrom(VI)-frei und daher umweltverträglicher als die übliche gelbe Verzinkung. Und das sowohl in der Herstellung als auch in der Verwendung. Trotzdem ist sie gleichzeitig widerstandsfähiger gegen Korrosion als die herkömmlichen blank oder gelb verzinkten Schrauben. YELLOX ist eine Innovation, die der Umwelt und dem Anwender zugutekommt.



Die Vorteile und Eigenschaften der weltweit exklusiv von SPAX angebotenen YELLOX Oberfläche auf einen Blick:



- Mit YELLOX wird ein höherer Korrosionsschutz, verglichen mit blanker Verzinkung bei gleicher Oberflächenschichtdicke, erzielt

- YELLOX ist Chrom(VI)-frei und daher sowohl in der Herstellung als auch der Verwendung deutlich umweltfreundlicher als herkömmliche Oberflächen

- Mit YELLOX auch in Zukunft eine gelblich erscheinende Schraube, mit erhöhtem Korrosionsschutz und Chrom(VI)-frei (also umweltfreundlich und ohne Gesundheitsbedenken), verschrauben

Suuri puu- ja kivihirsitalo, jota ympäröi pilvinen taivas ja järvi.

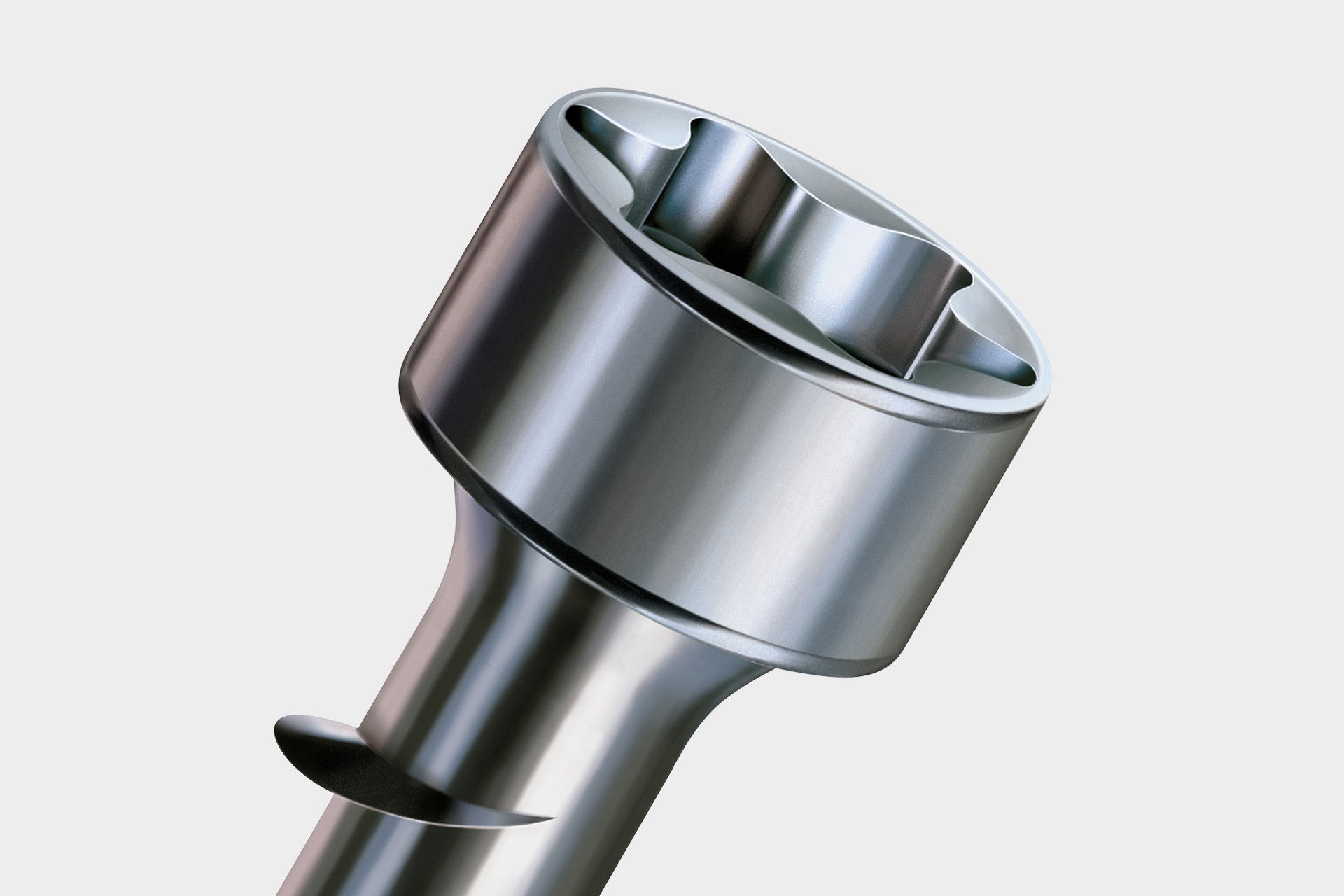

Die SPAX mit Zylinderkopf lässt sich leicht im Holz versenken und ermöglicht dank des kleinen Kopfdurchmessers eine nahezu unsichtbare Verschraubung. Durch die geringe Spaltwirkung beim Versenken des Kopfes sind SPAX mit Zylinderkopf besonders im Holzbau oder bei Terrassenanwendungen beliebt.
