Querzugverstärkung

Das Wichtigste in Kürze

  • Querzugverstärkungen in Form von Schrauben oder Gewindestangen müssen in der Lage sein, höchste Zugkräfte sicher aufzunehmen und über den Form- und Kraftschluss ihrer Gewinde ins Holz abzuleiten.
  • Die SPAX Vollgewindeschrauben und Gewindestangen sorgen für den notwendigen sicheren Halt.

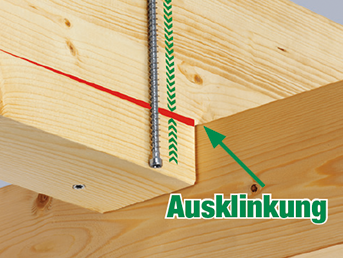

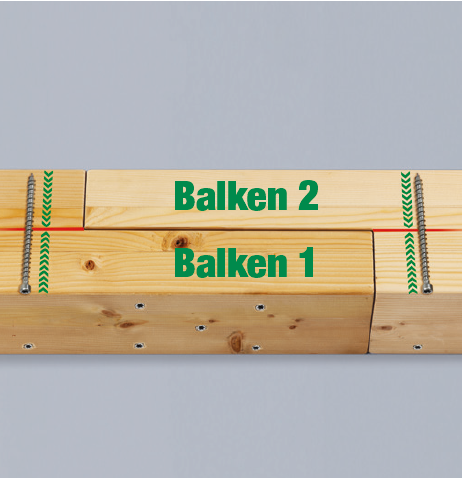

Die länglichen Fasern im für den Holzbau üblichen Fichtenholz sind in der Lage, sehr hohe Zugspannungen aufzunehmen. Allerdings gilt das nur für die Zugspannungen, die parallel zur Faserrichtung wirken. Quer zur Faserrichtung ist die Zugfestigkeit des Holzes deutlich geringer. Ein Querzug tritt beispielsweise dann auf, wenn ein Rähm an seinen Enden zur Hälfte ausgeblattet ist, damit auf einem anderen Holz aufliegt und vertikal belastet wird. Dann entstehen direkt in der Ecke der Ausblattung enorme Zugkräfte, die das Rähm der Länge nach aufreißen lassen können. Um Letzteres zu verhindern, werden bei solchen Holzverbindungen sogenannte Querzugverstärkungen in Form von Schrauben oder Gewindestangen gesetzt, die direkt neben der Ausblattung quer zur Holzfaser eingedreht werden.

Was muss ich beachten?



Die eingesetzten Schrauben oder Gewindestangen müssen in der Lage sein, höchste Zugkräfte sicher aufzunehmen und über den Form- und Kraftschluss ihrer Gewinde ins Holz abzuleiten. Je länger und je breiter die Gewinde der Verbindungsmittel, desto größer sind die aufnehmbaren Zugkräfte. Insofern kommen für die Querzugverstärkung ausschließlich Vollgewindeschrauben zum Zuge, Gewindestangen sind per se auf ganzer Länge mit einem Gewinde versehen.

Welche Lösungen bietet SPAX?



Die SPAX Vollgewindeschrauben sind in Durchmessern von 6 bis 12 Millimeter und mit Senk- oder Zylinderkopf erhältlich. Als Korrosionsschutz stehen Ihnen die Verzinkung, unsere WIROX-Beschichtung und die Ausführung in rostfreiem Edelstahl zur Verfügung. Die Alternative zur Querzugverstärkung von großen Bauteilen wie Brettschichtholz sind die SPAX-Gewindestangen. Hier können Sie wählen zwischen den Varianten mit und ohne Kopf, wobei letztere vollständig im Holz versenkbar und damit nahezu unsichtbar ist. Durch die Verfügbarkeit großer Längen von 800 bis 3.000 Millimeter ist die SPAX-Gewindestange auch ein idealer Ersatz für eingeleimte metrische Gewindestangen, wie sie vereinzelt noch für Querzugverstärkungen eingesetzt werden.

Entdecken Sie jetzt unsere Schrauben für den Holzbau

21 Produkte

Sortierung
Gewindestange, Vollgewinde, ohne Kopf, Edelstahl rostfrei A2
Gewindestange Edelstahl A2
  • Antrieb: Ohne Antrieb
  • Gewindeform: Vollgewinde
Abmessungen
Anzahl
Holzbauschraube, Tellerkopf, T-STAR plus, Teil-/Vollgewinde; 4CUT, C4
Holzbauschraube C4
  • Antrieb: T-STAR plus
  • Material: Stahl
Abmessungen
Anzahl
SPAX - Iso, Fixiergewinde, Zylinderkopf, T-STAR plus, 4CUT, WIROX
SPAX-ISO WIROX
  • Kopfform: Zylinderkopf
  • Antrieb: T-STAR plus
  • Material: Stahl
  • Spitze: 4CUT
  • Gewindeform: Fixiergewinde
Abmessungen
Anzahl
Edelstahlschraube, Vollgewinde, Senkkopf, T-STAR plus, CUT-Spitze, Edelstahl rostfrei A4, Durchmesser Ø 10 mm
Universalschraube Edelstahl A4
  • Kopfform: Senkkopf
  • Antrieb: T-STAR plus
  • Material: Edelstahl Rostfrei A4
  • Spitze: CUT
  • Gewindeform: Vollgewinde
Abmessungen
Anzahl
Gewindestange, Vollgewinde, ohne Kopf, Galvanisch blank verzinkt
Gewindestange Blank verzinkt
  • Kopfform: Ohne Kopf
  • Antrieb: Ohne Antrieb
  • Material: Stahl
  • Gewindeform: Vollgewinde
Abmessungen
Anzahl
Gewindestange, Vollgewinde, Sechskantkopf, Galvanisch blank verzinkt
Gewindestange Blank verzinkt
  • Kopfform: Sechskantkopf
  • Antrieb: Sechskant
  • Material: Stahl
  • Gewindeform: Vollgewinde
Abmessungen
Anzahl
